Eurotec Holzverbinder Magnus M 70 x 180 mm 1 Stück

Gewindestangen sind Problemlöser für eine Vielzahl von Anwendungen. Man kann sie leicht kürzen oder mit Hilfe von Verbindungsmuffen beliebig verlängern. Zu beachten ist die Festigkeitsklasse der Gewindestange. Je größer die Zahl desto höher die Festigkeit. - DIN 975 Gewindestangen galvanisch verzinkt, Härtegrad 10.9 - Bitte Beachten: Die Abbildung kann je nach bestellter Größe vom gelieferten Produkt abweichen.

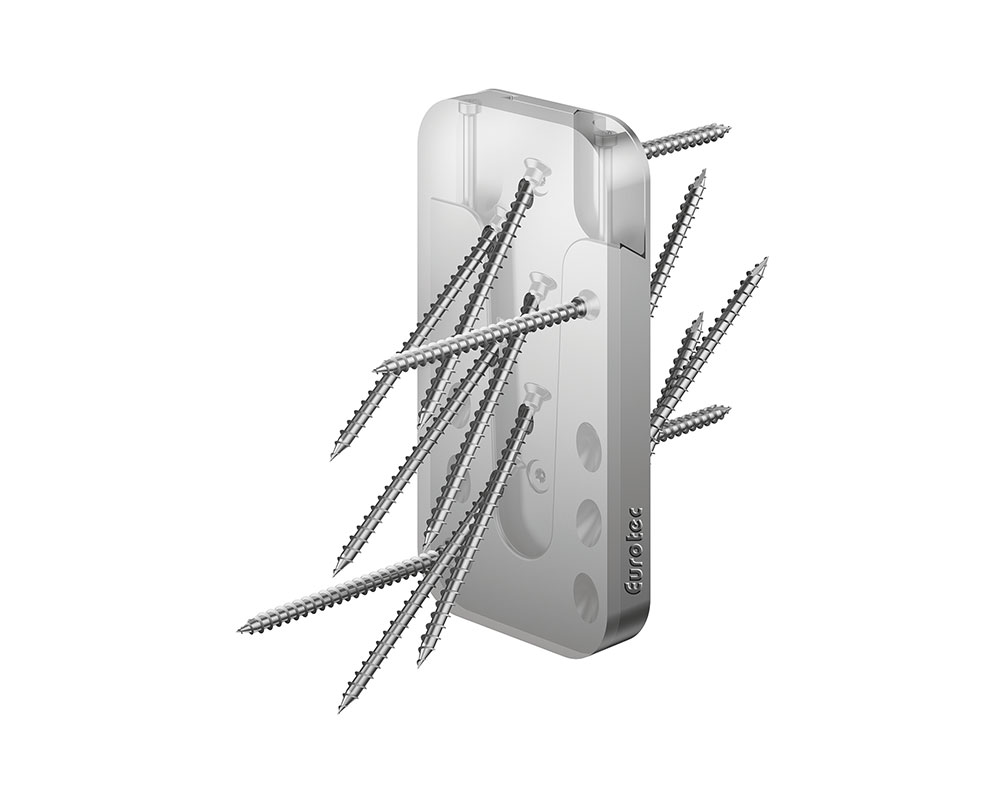

Eurotec Holzverbinder Magnus M 70 x 140 mm Magnus M Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse In nahezu allen Bereichen des Holzbaus einsetzbar Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht insbesondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschrauben an den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Montageanleitung: Nicht sichtbarer (eingefräster) Haupt-/ Nebenträger Anschluss Den Anschlag der Fräs- und Montagelehre auf die gewünschte Größe des Magnus-Einhängeverbinders einstellen, die Fräs- und Montagelehre auflegen, verschrauben und mit dementsprechenden Nutfräser die Taschenfräsung herstellen. Anschließend wird der Magnus in die Ausfräsung eingesetzt und mithilfe der mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der zweite Teil des Magnus-Einhängeverbinders verschraubt. Die Vormontage ist nun beendet und das anzuschließende Bauteil wird eingehängt. Abschließend werden die Fixierschrauben in den Magnus gesetzt. Hierdurch wird der Magnus-Einhängeverbinder, falls notwendig, zusammengezogen und die Lagesicherung der Knotenverbindung somit gewährleistet. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet. *1 Verbinder besteht aus 2 Einzelteilen

Fischer Montagemörtel FIS VL 300 T Der fischer Montagemörtel 300 T ist ein 2K-Injektionssystem auf Vinylesterbasis. Harz und Härter werden erst beim Auspressen aus dem Statikmischer vermischt und aktiviert. Der Dübelkleber lässt sich besonders wirtschaftlich mit einer handelsüblichen Dichtstoff-Auspresspistole verarbeiten. Angebrochene Kartuschen können mit einem neuen Statikmischer wieder verwendet werden. Das Hybrid-System bietet mit zugelassenen Systemkomponenten wie Ankerstangen FIS A, Innengewindeankern und Injektions-Ankerhülsen für Befestigungen in Beton und Mauerwerk viele Anwendungsmöglichkeiten im Innen- und Außenbereich.   Top Features: - Hohe Flexibilität durch abgestimmte Systemkomponenten. - Bohrloch Mörtel Zugelassen für Beton und Mauerwerk. - Verarbeitung mit handelsüblicher Dichtstoff-Auspresspistole. - Spreizdruckfreie Befestigung für geringe Rand- und Achsabstände. Baustoffe Zugelassen für Verankerungen in: - Beton C20/25 bis C50/60, ungerissen - Hohlblöcke aus Leichtbeton - Hohlblockstein aus Beton - Hochlochziegel - Kalksandlochstein - Kalksandvollstein - Vollziegel Auch geeignet für: - Beton C12/15 Gipskartonplatten, einfach und doppelt beplankt, gerissenen Beton Vorteile: - Der Montagemörtel ist für Standardanwendungen in Voll- und Lochstein- mauerwerk und ungerissenem Beton zugelassen. - Der Zementanteil im Montagemörtel sorgt für eine gute Temperaturbestän- digkeit von -40°C bis +80°C. - Das Zubehörsortiment ist optimal abgestimmt auf den Montagemörtel und steigert die große Flexibilität des Systems für ein breites Anwendungsfeld. - Der Montagemörtel 150 C und 300 T lässt sich ohne Spezialwerkzeug mit einem handelsüblichen Silikonauspressgerät verarbeiten.   Anwendungen Injektionsmörtel für die Verwendung mit: - Ankerstangen FIS A - Innengewindeanker RG MI - Vollstein-Mauerwerk - Lochstein-Mauerwerk Funktionsweise: - Der Montagemörtel ist ein 2K-Injektionsmörtel auf Vinylester-Hybrid-Basis. - Harz und Härter sind in zwei getrennten Kammern gelagert und werden erst beim Auspressen im Statikmischer vermischt und aktiviert. - Die Injektionskartuschen können mit den fischer Auspressgeräten kraftschonend und schnell verarbeitet werden. - Angebrochene Kartuschen können durch Statikmischerwechsel wiederverwendet werden. - Inhalt: 150 Skalenteile (Ablesbar auf der Kartusche)   Einbaudaten Fischer Ankerstangen FIS A in Beton Größe Bohr-Ø (mm) h-ef, min (mm) Min. Skalenteile h-ef, max (mm) Max. Skalenteile Durchgangsloch im Anbauteil bei Durchsteckmontage (mm) t-inst, max (Nm) Reinigungsbürste BS M6 8 50 2 72 2 9 5 8 M8 10 60 2 160 5 11 10 10 M10 12 60 3 200 7 14 20 12 M12 14 70 3 240 10 16 40 14 M16 18 80 5 320 19 20 60 18 M20 24 90 11 400 48 26 120 24 M24 28 96 15 480 75 30 150 28 M27 30 108 18 540 80 33 200 35 M30 35 120 28 600 130 40 300 35   Einbaudaten Fischer Innengewindeanker RG MI in Beton Größe Bohr-Ø (mm) h-ef, min (mm)h-ef (mmh-ef (mm) Füllmenge Skalenteile Durchgangsloch im Anbauteil (mm) t-inst, max (Nm) Reinigungsbürste BS M8 14 90 5 9 10 14 M10 18 90 7 12 20 18 M12 20 125 11 14 40 20 M16 24 160 17 18 80 24 M20 32 200 48 22 120 35   Aushärtezeiten FIS VL Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel) Verarbeitungszeit Temperatur im Verankerungsgrund Aushärtezeit      5 °C - ± 0 °C 24 Std. + 0 °C - + 5 °C 13 Min. ± 0 °C - + 5 °C 3 Std. + 5 °C - + 10 °C 9 Min. + 5 °C - + 10 °C 90 Min. + 10 °C - + 20 °C 5 Min. + 10 °C - + 20 °C 60 Min. + 20 °C - + 30 °C 4 Min. + 20 °C - + 30 °C 45 Min. + 30 °C - + 40 °C 2 Min. + 30 °C - + 40 °C 35 Min. Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer. Zur Verarbeitung muss die Kartuschentemperatur mindestens + 5 °C betragen. Bei längeren Verarbeitungszeiten, d.h. Arbeiten mit Unterbrechungen, ist der Mischer zu wechseln.

Ideefix 30 mm:M12 InnengewindeInklusive 5 x 40 mm VollgewindeschraubenIdeefix 40 mm:M16 InnengewindeInklusive 6 x 60 mm VollgewindeschraubenEigenschaften/Vorteile:- nicht sichtbarer Holzverbinder- hohe Lastaufnahme bei Zug- und Querkraft- nachspannbar / demontierbar- universell einsetzbar- geringe Holzschwächung- schnelle und einfache Montage- für ein- oder mehrreihige Serienanschlüsse- Systemschrauben im Lieferumfang enthalten 1. bohren 2. einstecken und im Lieferumfang enthaltene Schrauben einsetzen 3. Konstruktion mit Bauschrauben fixieren, Fertig!

Eigenschaften/Vorteile: - Einfache Montage ohne Fräsarbeiten - Nachträglich höhenverstellbar - Hohe Lastaufnahme Abmessung Grundplatte: 160x100 mm Abmessung Trägerplatte: 90x90 mm Je Stützenfuß sind 12 Vollgewindeschrauben 5,0 x 80 mm im Lieferumfang enthalten Der Stützenfuß PediX ist ein Pfostenträger, der die Anforderungen an den konstruktiven Holzschutz erfüllt. Er kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Eine EPDM-Dichtung zwischen Stützenfuß und Stütze sorgt für zusätzlichen Schutz des Holzes vor eindringender Nässe. Nach der Montage ist der Stützenfuß weiterhin bis zu 50, 100 bzw. 150 mm höhenverstellbar. Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden. Der Stützenfuß hat eine hohe Zug- und Drucktragfähigkeit. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet. Material: Baustahl S235JR (ST37-2), Feuerverzinkt

Top FeaturesGeringstmöglicher Mörtelverbrauch durch die optimierte Lochmuster-Struktur der Siebhülse. Erhebliche Kostenersparnisse können dadurch erzielt werden.Einfach und kostensparend - Eine Siebhülse für mehrere Ankerstangendurchmesser geeignet. Innovative Zentrierflügel fixieren die Ankerstangen.Spezielle Widerhaken verhindern das Herausfallen bei der Überkopfmontage.Optimierter Formschluss im Lochstein durch den Einsatz der Siebhülse.ETA-Zulassung - Zugelassenes System.Die Vorteile / ProduktbeschreibungDas variantenreichste Injektionssystem bietet mit der innovativen Siebhülse für Lochstein-Mauerwerk große Sparpotenziale.VorteileGeringstmöglicher Mörtelverbrauch durch die optimierte Lochmuster-Struktur der Siebhülse. Erhebliche Kostenersparnisse können dadurch erzielt werdenEinfach und kostensparend - Eine Siebhülse für mehrere Ankerstangendurchmesser geeignet. Innovative Zentrierflügel fixieren die AnkerstangenSpezielle Widerhaken verhindern das Herausfallen bei der ÜberkopfmontageOptimierter Formschluss im Lochstein durch den Einsatz der SiebhülseETA-Zulassung - Zugelassenes SystemDie Upat Siebhülse UPM-SH ist der innovative Systembaustein für den optimalen Einsatz der Upat Injektionsmörtel in Verbindung mit Upat Gewindestangen (ASTA/UPM-A) oder Innengewindeanker (IST/UPM-I) in Lochstein-Mauerwerk. Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit Injektionsmörtel verfüllt. Beim Setzen der Ankerstange oder des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Mit der Injektions-Ankerhülse können auch nicht tragende Schichten überbrückt werden.EigenschaftenSystemkomponente: Injektionsmörtel UPM 44/UPM 33/UPM 11Geeignet: MauerwerkMaterial: KunststoffMerkmal: Passend zu UPM-A/ASTA M6-M16/UPM-I M6-M12, Bohrdurchmesser 12-20mm, Verankerungstiefe 50-200mmAnwendungenStahlbaukonstruktionenHolzbaukonstruktionenGeländerFassadenTreppenStahlkonsolenMaschinenMastenMarkisenVordächerToreKonsolenRohrleitungenGitterSatellitenantennenBaustoffeHohlblock aus LeichtbetonKalksand-LochsteinKalksand-VollsteinBimshohlstegdielenHohlkörperdecken und andere LochsteineVollbims und andere VollbaustoffeHochlochziegelHohlblock aus BetonVollziegelTechnische Daten- Bohrernenndurchmesser: 20 [mm] - Brandschutz relevant: Ja - Anwendungsbedingungen: Im Freien und Feuchtbereich - Min. Bohrlochtiefe: 210 [mm] - Min. Verankerungstiefe: 200 [mm] - Passend zu: UPM-A / ASTA M12-M16, UPM-I M10-M12
