Fischer Injektions-Ankerhülse Kunststoff FIS H K 20x200 mm 20 Stk.

Fischer Montagemörtel FIS VL 300 T Der fischer Montagemörtel 300 T ist ein 2K-Injektionssystem auf Vinylesterbasis. Harz und Härter werden erst beim Auspressen aus dem Statikmischer vermischt und aktiviert. Der Dübelkleber lässt sich besonders wirtschaftlich mit einer handelsüblichen Dichtstoff-Auspresspistole verarbeiten. Angebrochene Kartuschen können mit einem neuen Statikmischer wieder verwendet werden. Das Hybrid-System bietet mit zugelassenen Systemkomponenten wie Ankerstangen FIS A, Innengewindeankern und Injektions-Ankerhülsen für Befestigungen in Beton und Mauerwerk viele Anwendungsmöglichkeiten im Innen- und Außenbereich.   Top Features: - Hohe Flexibilität durch abgestimmte Systemkomponenten. - Bohrloch Mörtel Zugelassen für Beton und Mauerwerk. - Verarbeitung mit handelsüblicher Dichtstoff-Auspresspistole. - Spreizdruckfreie Befestigung für geringe Rand- und Achsabstände. Baustoffe Zugelassen für Verankerungen in: - Beton C20/25 bis C50/60, ungerissen - Hohlblöcke aus Leichtbeton - Hohlblockstein aus Beton - Hochlochziegel - Kalksandlochstein - Kalksandvollstein - Vollziegel Auch geeignet für: - Beton C12/15 Gipskartonplatten, einfach und doppelt beplankt, gerissenen Beton Vorteile: - Der Montagemörtel ist für Standardanwendungen in Voll- und Lochstein- mauerwerk und ungerissenem Beton zugelassen. - Der Zementanteil im Montagemörtel sorgt für eine gute Temperaturbestän- digkeit von -40°C bis +80°C. - Das Zubehörsortiment ist optimal abgestimmt auf den Montagemörtel und steigert die große Flexibilität des Systems für ein breites Anwendungsfeld. - Der Montagemörtel 150 C und 300 T lässt sich ohne Spezialwerkzeug mit einem handelsüblichen Silikonauspressgerät verarbeiten.   Anwendungen Injektionsmörtel für die Verwendung mit: - Ankerstangen FIS A - Innengewindeanker RG MI - Vollstein-Mauerwerk - Lochstein-Mauerwerk Funktionsweise: - Der Montagemörtel ist ein 2K-Injektionsmörtel auf Vinylester-Hybrid-Basis. - Harz und Härter sind in zwei getrennten Kammern gelagert und werden erst beim Auspressen im Statikmischer vermischt und aktiviert. - Die Injektionskartuschen können mit den fischer Auspressgeräten kraftschonend und schnell verarbeitet werden. - Angebrochene Kartuschen können durch Statikmischerwechsel wiederverwendet werden. - Inhalt: 150 Skalenteile (Ablesbar auf der Kartusche) - Je 2 Stück Statikmischer pro Kartusche enthalten   Einbaudaten Fischer Ankerstangen FIS A in Beton Größe Bohr-Ø (mm) h-ef, min (mm) Min. Skalenteile h-ef, max (mm) Max. Skalenteile Durchgangsloch im Anbauteil bei Durchsteckmontage (mm) t-inst, max (Nm) Reinigungsbürste BS M6 8 50 2 72 2 9 5 8 M8 10 60 2 160 5 11 10 10 M10 12 60 3 200 7 14 20 12 M12 14 70 3 240 10 16 40 14 M16 18 80 5 320 19 20 60 18 M20 24 90 11 400 48 26 120 24 M24 28 96 15 480 75 30 150 28 M27 30 108 18 540 80 33 200 35 M30 35 120 28 600 130 40 300 35   Einbaudaten Fischer Innengewindeanker RG MI in Beton Größe Bohr-Ø (mm) h-ef, min (mm)h-ef (mmh-ef (mm) Füllmenge Skalenteile Durchgangsloch im Anbauteil (mm) t-inst, max (Nm) Reinigungsbürste BS M8 14 90 5 9 10 14 M10 18 90 7 12 20 18 M12 20 125 11 14 40 20 M16 24 160 17 18 80 24 M20 32 200 48 22 120 35   Aushärtezeiten FIS VL Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel)Kartuschentemperatur (Mörtel) Verarbeitungszeit Temperatur im Verankerungsgrund Aushärtezeit      5 °C - ± 0 °C 24 Std. + 0 °C - + 5 °C 13 Min. ± 0 °C - + 5 °C 3 Std. + 5 °C - + 10 °C 9 Min. + 5 °C - + 10 °C 90 Min. + 10 °C - + 20 °C 5 Min. + 10 °C - + 20 °C 60 Min. + 20 °C - + 30 °C 4 Min. + 20 °C - + 30 °C 45 Min. + 30 °C - + 40 °C 2 Min. + 30 °C - + 40 °C 35 Min. Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer. Zur Verarbeitung muss die Kartuschentemperatur mindestens + 5 °C betragen. Bei längeren Verarbeitungszeiten, d.h. Arbeiten mit Unterbrechungen, ist der Mischer zu wechseln.

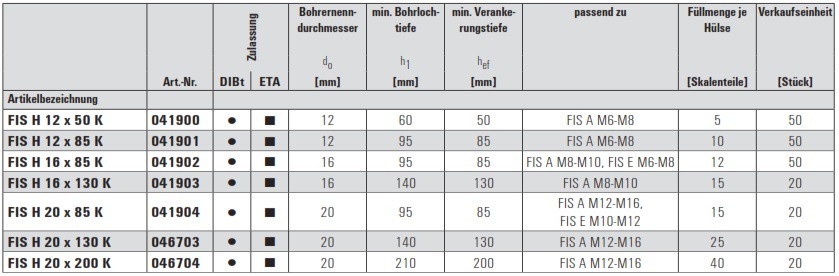

Die fischer Injektions-Ankerhülse FIS H K Kunststoff ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Lochstein-Mauerwerk. Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit Injektionsmörtel verfüllt. Beim Setzen der Ankerstange oder des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Mit der Injektions-Ankerhülse können auch nicht tragende Schichten überbrückt werden. Top Features-Gitterstruktur der Ankerhülse reduziert Mörtelverbrauch.-Ankerhülse ermöglicht optimalen Formschluss in Lochstein.-Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern.-Dies reduziert die Komplexität und die Lagerhaltung.-Widerhaken: kein Herausfallen bei Überkopfmontage.-ETA-Zulassung. Ø Siebhülse Passend für Gewindestangen 12 mm M6 bis M8 16 mm M8 bis M10 20 mm M12 bis M16BaustoffeZugelassen für:- Hochlochziegel- Hohlblock aus Leichtbeton- Hohlblock aus Beton- Kalksand-Lochstein- Kalksand-Vollstein- Vollziegel Auch geeignet für:- Bimsholstegdielen- Hohlkörperdecken und andere Lochsteine- Vollbims und andere Vollbaustoffe Vorteile:- Die Gitterstruktur der Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V, FIS V HIGH SPEED und Montagemörtel sorgt für   sparsamen Mörtelverbrauch bei optimalem Formschluss.- Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.- Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.- Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.Anwendungen:- Markisen- Vordächer- Tore- Handgriffe- Konsolen- Rohrleitungen- Sanitärgegenstände- Gitter- Satellitenantennen- SonnenschutzFunktionsweise:- Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V, FIS V HIGH SPEED oder Montagemörtel möglich.- Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.- Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.- Beim Setzen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an.   Die Last wird über Formschluss abgetragen.Montageanleitung:

Der fischer Bolzenanker FAZ II A4 ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II A4 kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus nicht rostendem Stahl werden Lasten im Außenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Konsolen, Stahlkonstruktionen und Toren. Top Features: -Ein Anker, zwei Verankerungstiefen: Reduzierte Verankerungstiefe spart Zeit und Kosten beim Bohren.-Kraftvolle Befestigung: Spreizclip garantiert höchste Tragfähigkeit. Weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.-Einfache Montage: wenige Hammerschläge und minimaler Anzugschlupf. Das spart Zeit und Kraft.-Edelstahl: maximale Sicherheit für den Außenbereich.Auch in Kurzversion verfügbar (K) Baustoffe Zugelassen für:- Beton C20/25 bis C50/60, gerissen- Beton C20/25 bis C50/60, ungerissenAuch geeignet für:- Beton C12/15- Naturstein mit dichtem GefügeVorteile:- Der bewährte Spreizclip ermöglicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.- Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.- Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 + C2) sind durch diese Zulassungen abgedeckt.Vorteile Kurzversion (K):- Die Eigenschaften der K-Version minimieren den Bohraufwand sowie die Hammerschläge beim Einschlagen des Bolzenankers entscheidend, dies spart Kraft   und Montagezeit.- Der bewährte Spreizclip ermöglicht eine hohe Tragfähigkeit auch bei reduzierter Verankerungstiefe. Dies garantiert ein unschlagbares Preis-Leistungsverhältnis.- Beim FAZ II 10 K (Durchmesser 10 mm) sind die Zuglasten im Vergleich zur Standardverankerungstiefe unverändert und sorgen so für maximale Leistung.Anwendungen:- Stahlkonstruktionen- Geländer- Konsolen- Leitern- Kabeltrassen- Maschinen- Treppen- Tore- Fassaden- HolzkonstruktionenFunktionsweise:- Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.- Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.- Beim Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.Montageanleitung:

Norm: DIN 934 Material: Stahl 8, galvanisch verzinkt für zusätzlichen Korrosionsschutz Form: Sechskantmutter (Standardform) Verwendung: Diese Mutter wird zur Sicherung von Schrauben und Bolzen verwendet und sorgt für eine feste Verbindung in mechanischen und industriellen Anwendungen Einsatzbereich: Besonders geeignet für Anwendungen im Maschinenbau, Möbelbau und Fahrzeugbau, sowie in allen Bereichen, in denen M4-Schrauben verwendet werden Eigenschaften: Die galvanische Verzinkung schützt die Mutter vor Korrosion und sorgt für eine längere Haltbarkeit, selbst in feuchten oder äußeren Umgebungen. Die Sechskantform ermöglicht eine einfache Handhabung mit einem Schraubenschlüssel. Ideal für langlebige und zuverlässige Verbindungen.

Top Features Breites Zulassungspaket - Zugelassen für gerissenen Beton und Mauerwerk. Vorteile durch das Systemzubehör - z.B. Sparsiebhülse: Einsparpotenzial von bis zu 80% Mörtel gegenüber Mitbewerbern. Styrolfrei und resistent gegen Bau-Chemikalien. Die Kartusche kann mit handelsüblichen Kartuschenpistolen ausgepresst werden. Durch Wechsel des Statikmischers können angebrochene Kartuschen weiter verwendet werden. Die Vorteile / Produktbeschreibung Das wirtschaftliche Injektionssystem vielseitig einsetzbar in Beton und Voll- und Lochsteinmauerwerk. Vorteile Produkt Sichere Verankerung: Zulassung ETA Beton gerissen, ETA Mauerwerk und Brandschutzprüfung Randnahes Befestigen: Die spreizdruckfreie Befestigung ermöglicht geringe Rand- und Achsabstände und verhindert Montageschäden im Randbereich Effizienz im Lochstein: Die Siebhülse für den Einsatz im Lochstein-Mauerwerk überbrückt den Putz und minimiert den Mörtelverbrauch Flexibles Arbeiten: Durch Wechsel des Statikmischers können angebrochene Kartuschen weiterverwendet werden Variante Schnellaushärtend (Express): Für eine verkürzte Aushärtezeit und Befestigungen bei tiefen Temperaturen Kartusche-Profi (360/390ml): Für lange Lagerhaltbarkeit und Serienmontage Kartusche-Standard (300ml): Für die Verwendung mit handelsüblichen Auspresspistolen Kartusche-Kompakt (150ml): Für einzelne Befestigungen Handwerkerkiste (HWK): Für die sichere Aufbewahrung, robust und stapelbar Der wirtschaftliche Injektionsmörtel/Montagemörtel. Für die Verwendung mit handelsüblichen Auspresspistolen.Geeignet für Beton, Voll- und Lochbaustoffe.Für die Aufnahme mittlerer und hoher Lasten.Zugelassen für Beton, Mauerwerk und Brandschutz.Erforderliche Systemkomponenten Ankerstangen (UPM-A/ASTA) oder Innengewindeanker (UPM-I/IST).Wird gesetzt in Vorsteck- oder Durchsteckmontage.Zeichnet sich aus durch Sichere Verankerung, Randnahes Befestigen und Effizienz im Lochstein.Wird z. B. verwendet für die Befestigung von Stahlträgern, Dachkonstruktionen und Vordächern. Eigenschaften Bauaufsichtlich zugelassen: Beton, Mauerwerk, Brandprüfung, Hammerbohren Geeignet: Hohlbohren, Wassergefülltes Bohrloch Lastbereich Beton: Zuglast 3,4-150,1kN, Querlast 2,9-90,2kN Lastbereich Mauerwerk: Zuglast 0,54-3,43kN, Querlast 0,43-3,29kN Systemkomponente: Ankerstange ASTA/UPM-A, Innengewindeanker IST/UPM-I, Siebhülse UPM-SH, Handelsübliche Gewindestangen mit Prüfzeugnis 3.1 Variante: Standard, Schnellaushärtend (Express) Temperatur im Verankerungsgrund: -15°C bis +40°C Variante: Kartuschengröße 360/300/150ml Zubehör: Ausdrückpistole Metall UPM MR/Profi UPM DM P, Ausbläser UPM AB, Reinigunsbürste UP BS Anwendungen Stahlträger Dachkonstruktionen Vordach Carport Balkongeländer Treppengeländer Brückengeländer Balkenverankerung Fenster Fassadenkonstruktion Holzunterkonstruktionen Silos Pumpen Satelliten-Antennen Rohrbefestigung Rohrtrassen Lüftungskanäle Heizkörper Sanitärkeramik Duschkabinen Klimageräte Wintergärten Gartentor Baustoffe Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen Hochlochziegel Kalksand-Vollstein Kalksand-Lochstein Porenbeton Hohlblock aus Leichtbeton Funktionsweise / Montage Funktion: In der Zweikammerkartusche werden Harz und Härter getrennt gelagert und erst beim Auspressen durch den Statikmischer zu einem Mörtel vermischt. Der Statikmischer sorgt für eine blasenfreie Durchmischung der zwei Komponenten und schützt den Injektionsmörtel vor dem Aushärten innerhalb der Kartusche. Der ausgepresste Injektionsmörtel umschliesst den Anker vollständig, verklebt sich mit der Bohrlochwand und dichtet das Bohrloch ab. Im Lochsteinmauerwerk und Verwendung der Siebhülse sorgt die Gitterstruktur der Siebhülse für eine gleichmäßige Verteilung des Mörtels im Bohrloch und vermeidet den Mörtelverlust im Hohlraum. Zudem können nicht tragende Schichten überbrückt werden. Für die Mehrfachverwendung eines Injektionsmörtels wird der Statikmischer nach der ersten Verwendung nicht entfernt. Der Mörtel härtet innerhalb des Statikmischers aus, welcher erst bei der nächsten Verwendung ersetzt wird Montage: Der Upat Injektionsmörtel UPM 33 wird mit den Upat Ankerstangen in der Vorsteck- oder Durchsteckmontage und mit den Upat Innengewindeankern in der Vorsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Im Lochstein Siebhülse verwenden. Bohrloch verfüllen. Anker einkleben. Anbauteil anschrauben - fertig. Der Anker wird von Hand mit leichten Drehbewegungen in das befüllte Bohrloch gedrückt. Die Temperatur im Baustoff darf während der Aushärtung des Mörtels den angegebenen Mindestwert nicht unterschreiten. Minimale Kartuschentemperatur +5°C. Beim Setzen des Ankers in Lochsteinmauerwerk wird die Verwendung der Upat Siebhülse UPM-SH empfohlen Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Bürste (UP BS), Auspressgerät (UPM DM P/AM), Drehmomentschlüssel Technische Daten - Brandschutz geprüft: Ja - Inhalt: 300 [ml] - Skalenteile: 150 Lieferumfang - 1x Kartusche 300ml - 2x Statikmischer

- Symmetrische Vier-Schneiden-Geometrie (4 x 90°) ermöglicht kreisrunde Bohrlöcher für optimale Dübelmontage- Spitzer geformte Bohrspitze für leichtes, punktgenaues Anbohren und längere Standzeit bei Armierungstreffern- Einteiliger, geschlitzter Hartmetallkopf für optimale Standzeit- 4-spiralige Wendelgeometrie: Die großvolumige Wendel ermöglicht einen optimalen Bohrmehltransport- PGM zertifiziert- Made in Germany
