Upat Nagelanker UNA 6x30 M6/5 mit Gewinde und Flanschmutter - 100 Stk.
Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage
Produktnummer:
UPA541306
Produktinformationen "Upat Nagelanker UNA 6x30 M6/5 mit Gewinde und Flanschmutter - 100 Stk."
Die Vorteile / Produktbeschreibung
Der pragmatische Schlaganker für eine schnelle Montage.
Vorteile
Eigenschaften
Anwendungen
Baustoffe
Zugelassen für:
Funktionsweise / Montage
Funktion: Bei Belastung des Nagelankers zieht sich der Ankerbolzen in den Spreizclip und verspreizt diesen gegen die Bohrlochwand
Montage: Der Upat Nagelanker UNA wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Nagelanker einschlagen - fertig
Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Hammer
Technische Daten
- Ankerlänge: 50 [mm]
- Bohrernenndurchmesser: 6 [mm]
- Anwendungsbedingungen: Trockenbereich
- Ausführung: Mit Außengewinde
- Material: Galvanisch verzinkter Stahl
- Feuerwiderstandsklasse: R120
- Gewinde: M6
- Installationsdrehmoment: 4 [Nm]
- Max. Dicke des Anbauteils: 5 [mm]
- Min. Bohrlochtiefe bei Durchsteckmontage: 45 [mm]
- Schlüsselweite: 10 [mm]
Der pragmatische Schlaganker für eine schnelle Montage.
Vorteile
- Sichere Verankerung: Zulassung ETA Beton Option 1 für Mehrfachbefestigung nichttragender Systeme und Feuerresistenz
- Einfache Montage: Setzvorgang ohne Drehmoment und Einschlaghilfe
- Sicheres Einschlagen: Verhindert Bewehrungstreffer durch verringerte Einschlagtiefe
- Montagefreundlich: Ideal für Überkopfmontagen durch direkten Halt bereits beim Einstecken
- Stahl nichtrostend (R/A4): Für Befestigungen im Freien oder in Feuchträumen
- Stahl galvanisch verzinkt (gvz): Für Befestigungen im trockenen Innenraum
- Gewinde und Flanschmutter (M): Für eine Serienmontage und präzise Justierung des Anbauteils
- Öse (OE): Für die Befestigung von Ab- und Aufhängungen
Eigenschaften
- Prüfzeichen/Zulassung: ETA Mehrfachbefestigung in Beton gerissen, Brandprüfung, VdS CEA-Richtlinien konform
- Lastbereich: Zuglast, Querlast und Schrägzug 0,7-2,4kN
- Material: Stahl galvanisch verzinkt (gvz), Stahl nichtrostend (R)

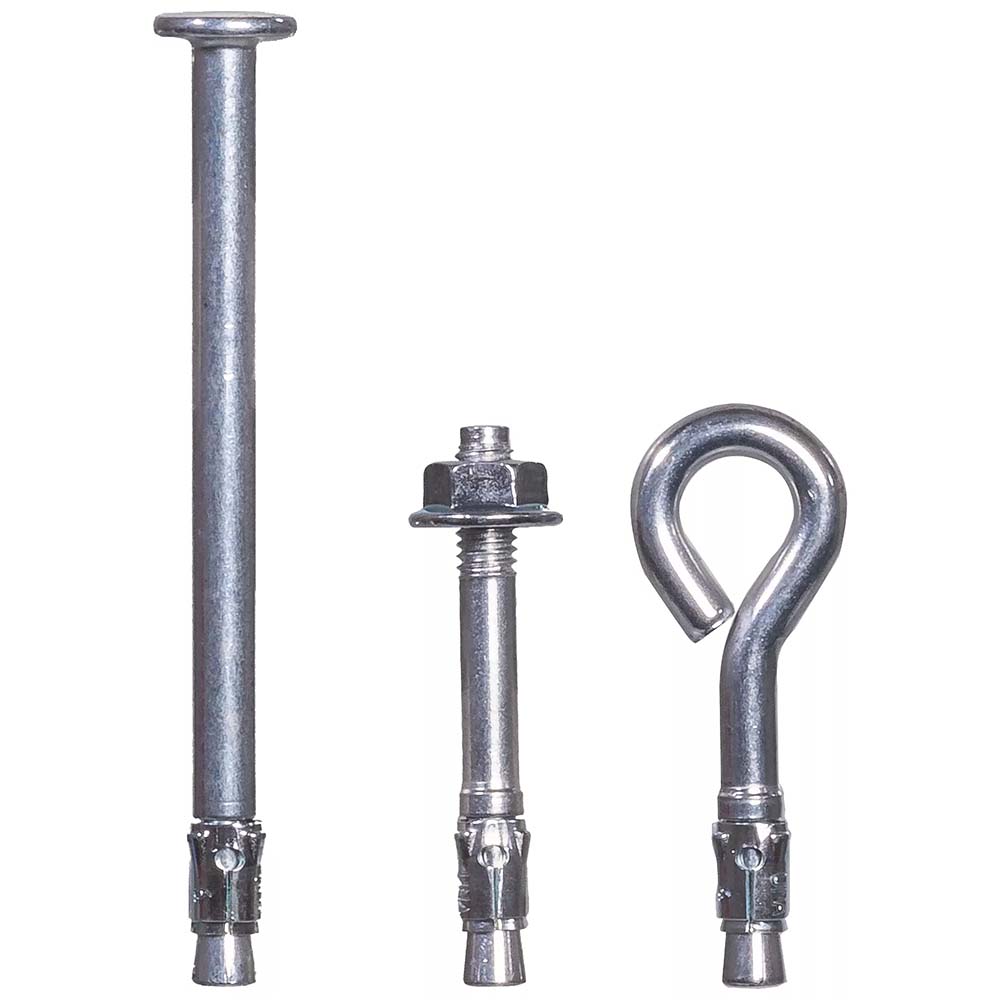

- Variante: Nagelkopf, Gewinde und Flanschmutter (M), Öse (OE)
- Merkmal: Bohrdurchmesser 6mm, Nutzlänge 5-75mm
- Zubehör: Ausbläser UPM AB
Anwendungen
- Holzunterkonstruktionen

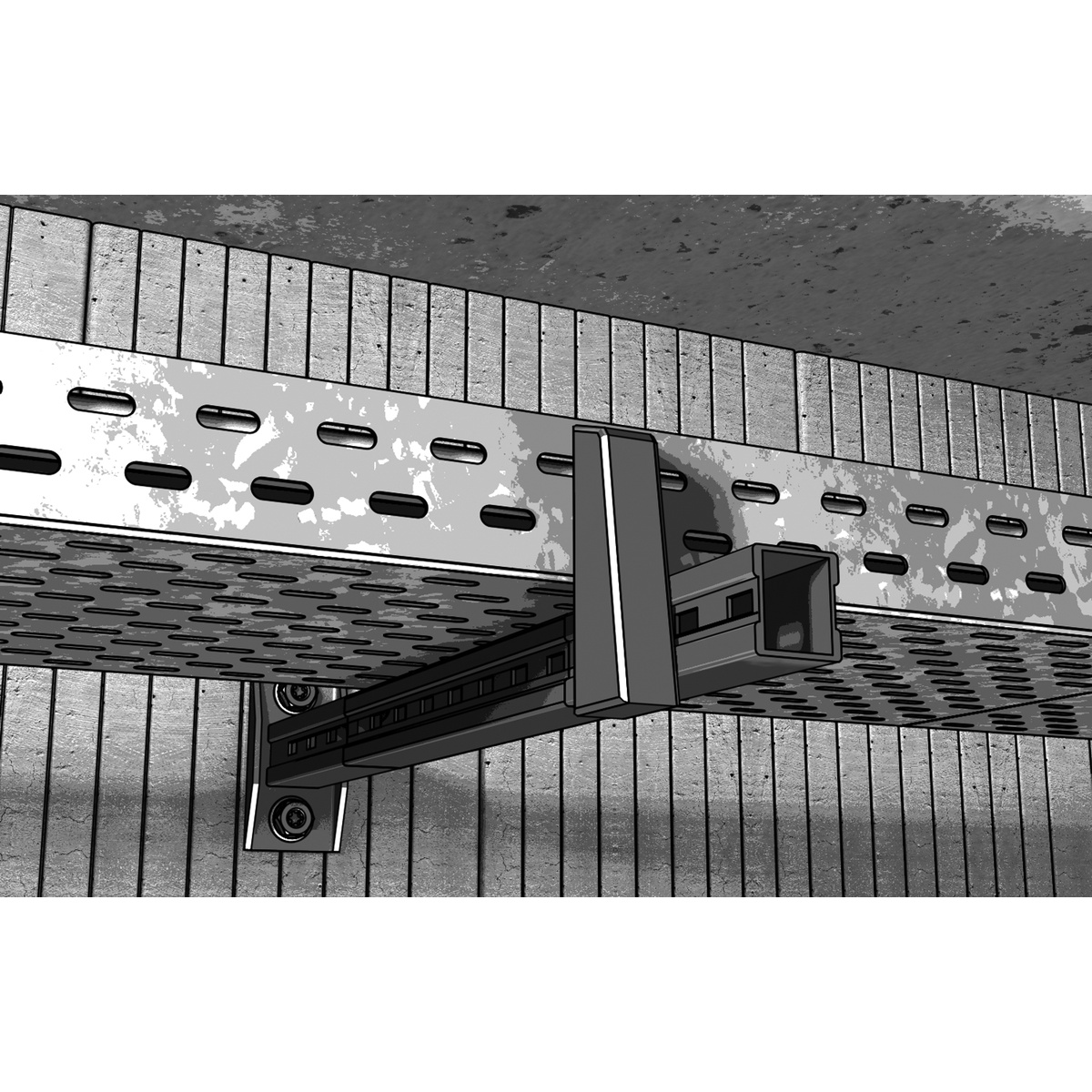

- Kabeltragsysteme
- Elektroinstallation
- Lüftungskanäle
Baustoffe
Zugelassen für:
- Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
- Kalksand-Vollstein
- Naturstein mit dichtem Gefüge
- Spannbeton-Hohlplattendecken
Funktionsweise / Montage
Funktion: Bei Belastung des Nagelankers zieht sich der Ankerbolzen in den Spreizclip und verspreizt diesen gegen die Bohrlochwand
Montage: Der Upat Nagelanker UNA wird in der Durchsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Nagelanker einschlagen - fertig
Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Hammer
Technische Daten
- Ankerlänge: 50 [mm]
- Bohrernenndurchmesser: 6 [mm]
- Anwendungsbedingungen: Trockenbereich
- Ausführung: Mit Außengewinde
- Material: Galvanisch verzinkter Stahl
- Feuerwiderstandsklasse: R120
- Gewinde: M6
- Installationsdrehmoment: 4 [Nm]
- Max. Dicke des Anbauteils: 5 [mm]
- Min. Bohrlochtiefe bei Durchsteckmontage: 45 [mm]
- Schlüsselweite: 10 [mm]
!
