fischer Edelstahlklemme für Erdung- und Potentialausgleich von Photovoltaikanlagen® - 100 Stk.

Top features

• Kompatibilität mit allen fischer Solar-Schienen und der Universal-Mittelklemme PM C U sowie den vormontierten und nicht vormontierten Mittel- und Endklemmen.
• Einfache und schnelle Montage sowie sichere Installation.
• Ein Erdungsclip bindet gleichzeitig zwei Module in den Potentialausgleich ein.

Vorteile

• Terragrif® ist ein wesentliches Element für die Erdung von Photovoltaikanlagen, das für eine effiziente und sichere Installation entwickelt wurde.
• Es handelt sich um eine Edelstahlklammer mit integrierten Krallen, die zwischen dem PV-Modul und der Unterkonstruktion positioniert wird.
• Dank seines intuitiven Designs lässt sich Terragrif® leicht anbringen, was die Installationszeit erheblich verkürzt.
• Trotz seiner Einfachheit gewährleistet er eine robuste und zuverlässige elektrische Verbindung, die für den Überspannungsschutz und die allgemeine Sicherheit der Photovoltaikanlage unerlässlich ist.
• Terragrif® ist sowohl mit allen fischer Solarschienen als auch mit der Universalklemme PM C U, sowie mit allen vormontierten und nicht vormontierten Mittel- und Endklemmen kompatibel.
• Ein Terragrif® bindet gleichzeitig zwei Module in den Potentialausgleich ein.

Der Terragrif® ist ein wesentliches Element für die Erdung von Photovoltaikanlagen. Es erlaubt eine eine effiziente und sichere Installation in Kombination mit allen fischer Solarschienen und nahezu allen fischer Modulklemmen.Es handelt sich dabei um eine Edelstahlklammer mit integrierten Krallen, die zwischen dem PV-Modul und der Unterkonstruktion positioniert wird und dabei in der Lage ist, zur selben Zeit zwei Module in den Potentialausgleich einzubinden.

Anwendung & Zulassung

• Einfache Einbindung der PV-Module in den Potentialausgleich.
• Die Aufgabe des Terragrif®QL 0,5 x 52 x 38 besteht darin, die Erdung zwischen dem eloxierten Aluminiumrahmen (Isolierfläche) eines Photovoltaikmoduls und der Solarschiene zu ermöglichen.
• Standards:
• Durchgangsprüfung nach IEC 61730-2
• Blitzstromwellen-Test nach IEC 61180
• Salznebelprüfung nach IEC 60068
• Klimatische Wechselwirkungen nach IEC 61215-2

Montage

• Klemme an der richtigen Stelle positionieren.
• Terragrif® so auf die Schiene setzen, dass der Terragrif® die Mittelklemme rechts und links umschließt.
• PV-Module auf der Schiene positionieren und die Mittelklemme mit dem vorgeschriebenen Drehmoment anziehen.
• Der Terragrif® durchdringt die Eloxalschicht des Moduls und stellt so eine elektrisch leitende Verbindung her.

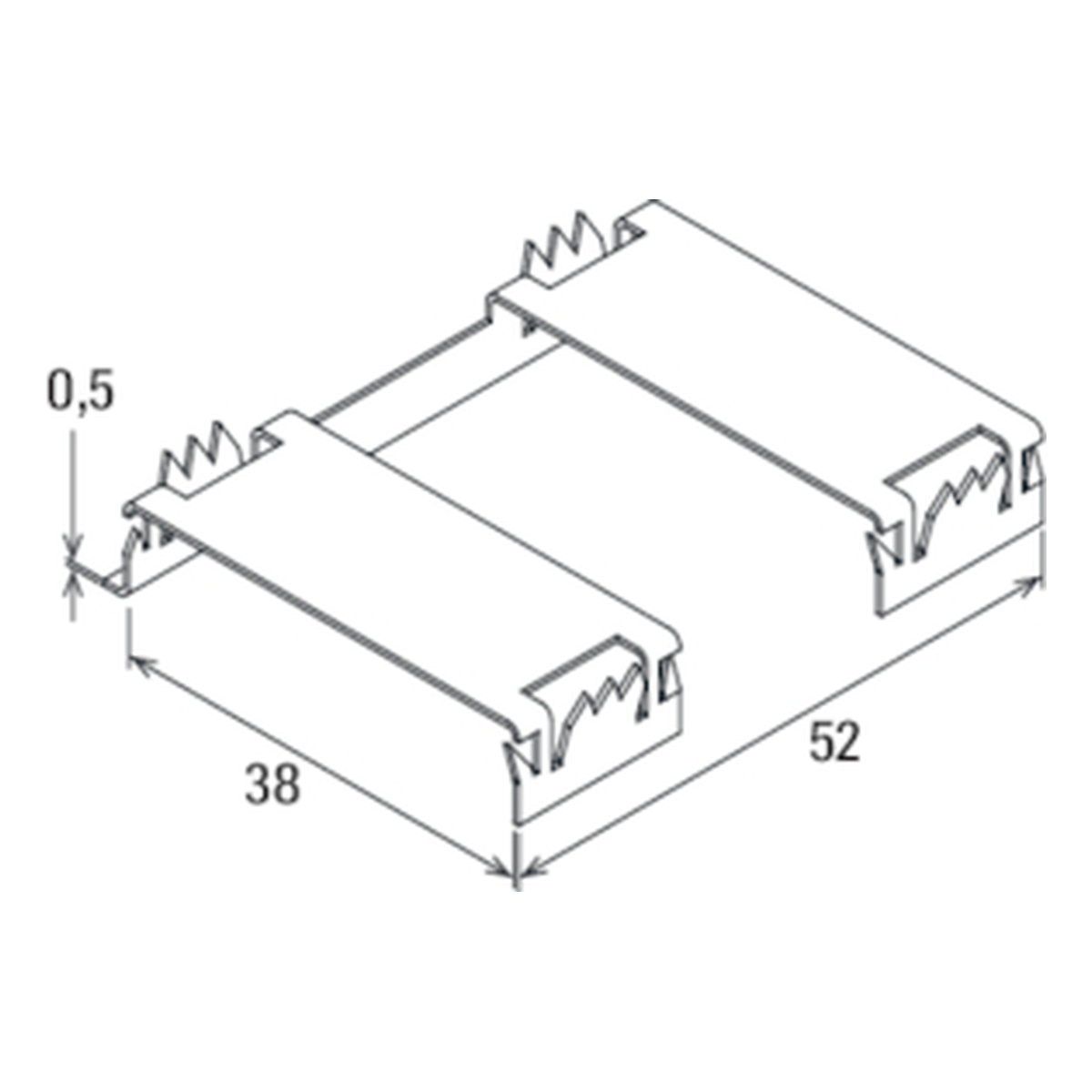

Technische Daten

• Breite: 38 [mm]
• Gewicht: 7 [g]
• Höhe: 9 [mm]
• Länge: 52 [mm]
• Stärke: 0.5 [mm]
