fischer Profil SolarMetal L H50 110 mm EPDM AL Aluminium - 50 Stk.

Top features

• Profil zur Befestigung von PV-Modulen im Querformat auf Trapezblechen.
• Die Höhe von 50 mm verbessert die Hinterlüftung.
• Kompatibel mit der Installation von Photovoltaik-Optimierern.
• Länge 110 mm, mit zwei vorgebohrten Löchern und vormontierter EPDM-Dichtung an der Unterseite für eine schnelle und einfache Montage auf den Rippen.
• Kompatibel mit ALG-Nieten oder selbstbohrenden Solarschrauben 6x25 EPDM.

Vorteile

• Die Höhe von 50 mm verbessert die Belüftung und ist mit der Installation von Photovoltaik-Optimierern kompatibel.
• Vorgebohrt für die Montage mit ALG-Nieten oder selbstbohrenden Schrauben.
• Das spezielle trapezförmige Design ermöglicht eine einfache Handhabung der Nietmaschine oder des Schraubendrehers.
• Dank der Rippenkonstruktion gibt es keine Probleme mit der Wärmeausdehnung.
• EPDM auf der Unterseite einbaufertig vormontiert.

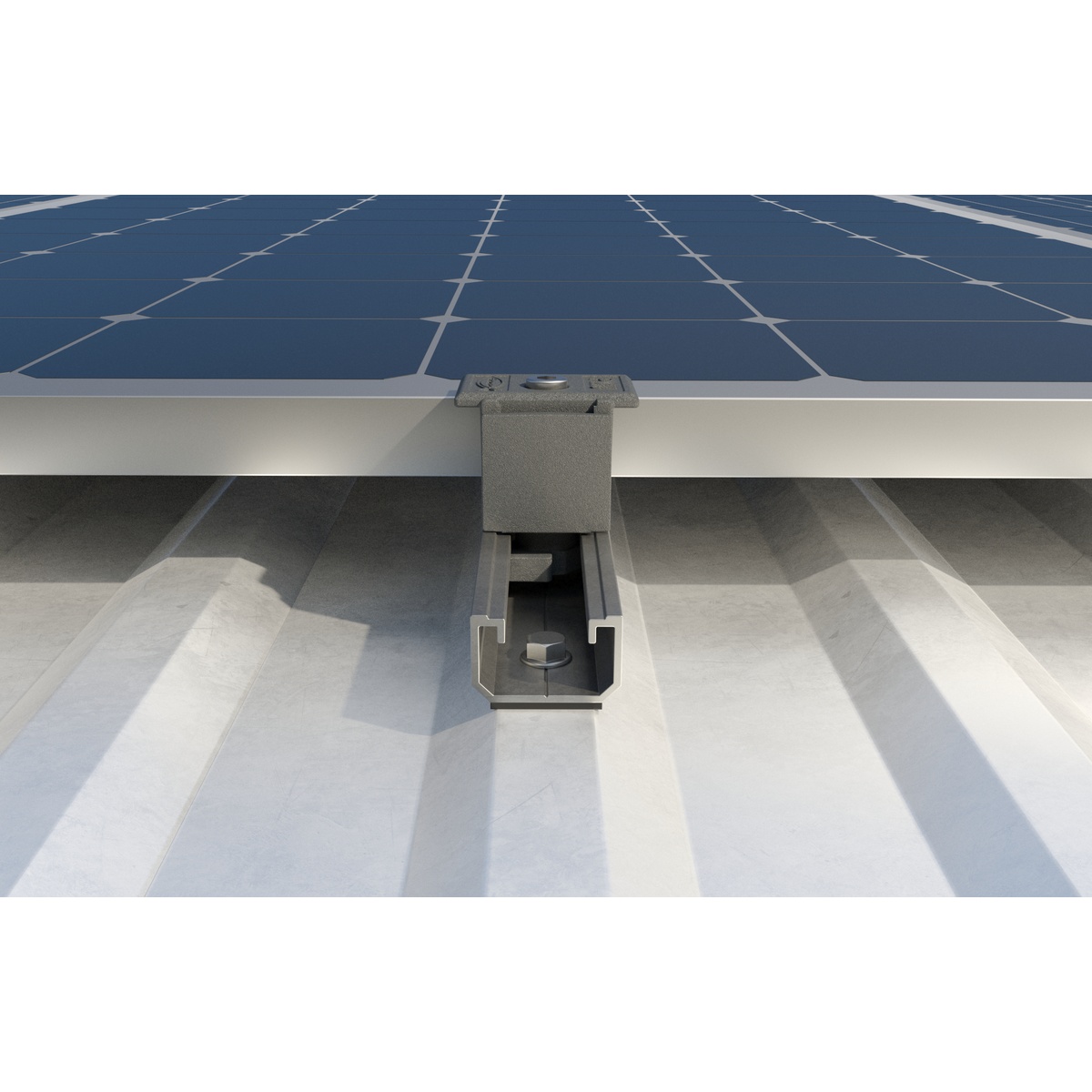

SolarMetal Landscape H50 110 mm EPDM AL ist eine Schiene aus Aluminium AW 6063 T66 für die Installation von PV-Systemen auf Trapezblechdächern. Die Höhe von 50 mm verbessert die Hinterlüftung der Module und ermöglicht die Installation von Photovoltaik-Optimierern. Das Profil ist für die Befestigung entlang der Metallrippen mit Nieten oder selbstbohrenden Schrauben optimiert und seine Form erleichtert die Verwendung von Nietmaschinen oder Schraubendrehern. Die Profile sind auf der Oberseite 110 mm und auf der Unterseite 210 mm lang sowie mit vormontiertem EPDM und 2 Vorbohrungen versehen.

Anwendung & Zulassung

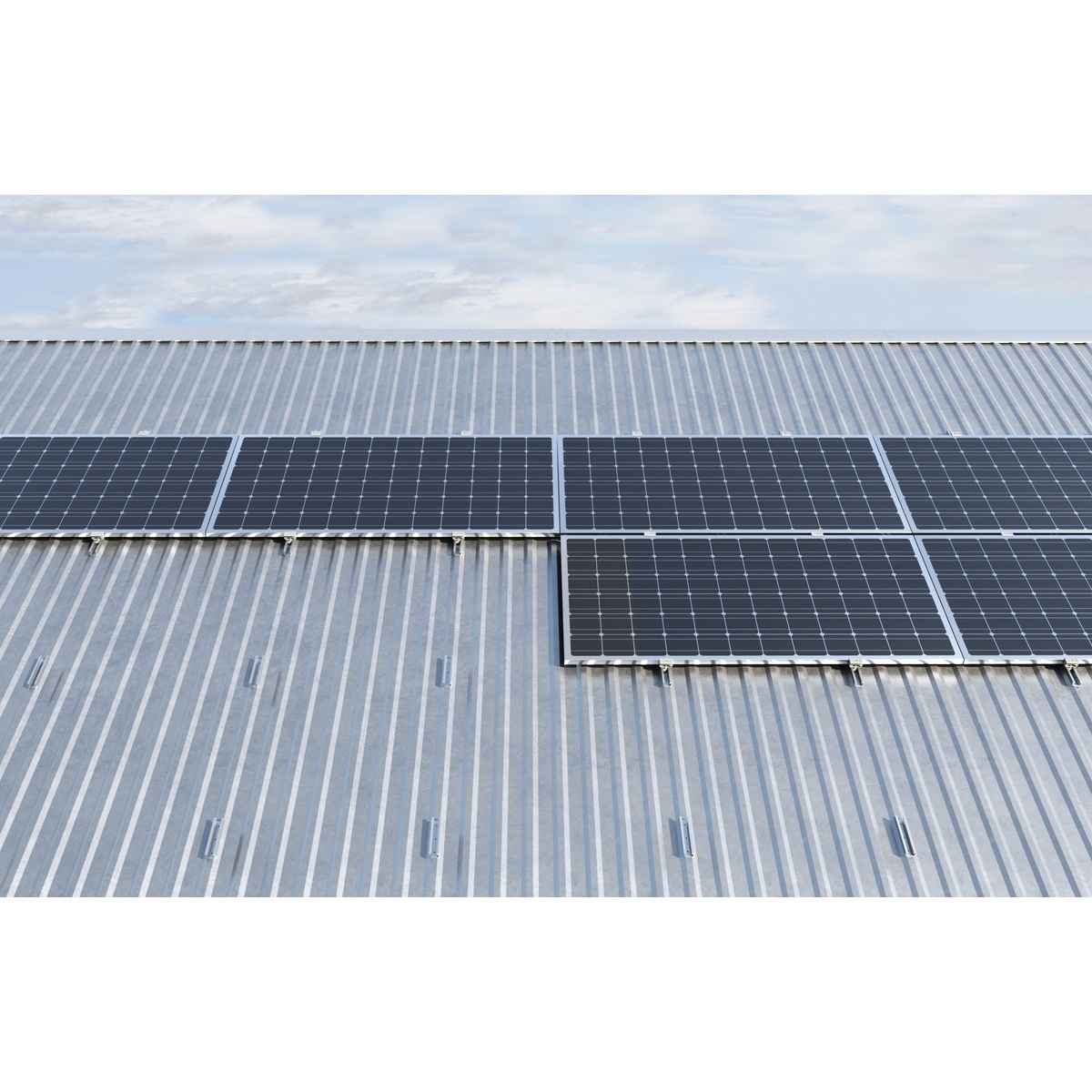

Installation von querformatigen Photovoltaikanlagen auf Trapezblechdächern. Kompatibel mit der Installation von Photovoltaik-Optimierern.

Montage

• Bestimmen Sie die Position der Schienen entsprechend der Größe der verwendeten Platte, dem Grundriss und dem Abstand zwischen den Metallrippen.
• Positionieren Sie die Schiene auf dem Trapezblech.
• Bringen Sie an jedem Loch eine Befestigung an.

• Durch die Vorbohrungen in das Blech mit 5,5 mm bohren.
• Die Niete anbringen.

• Schrauben Sie durch die zwei vorgebohrten Löcher.

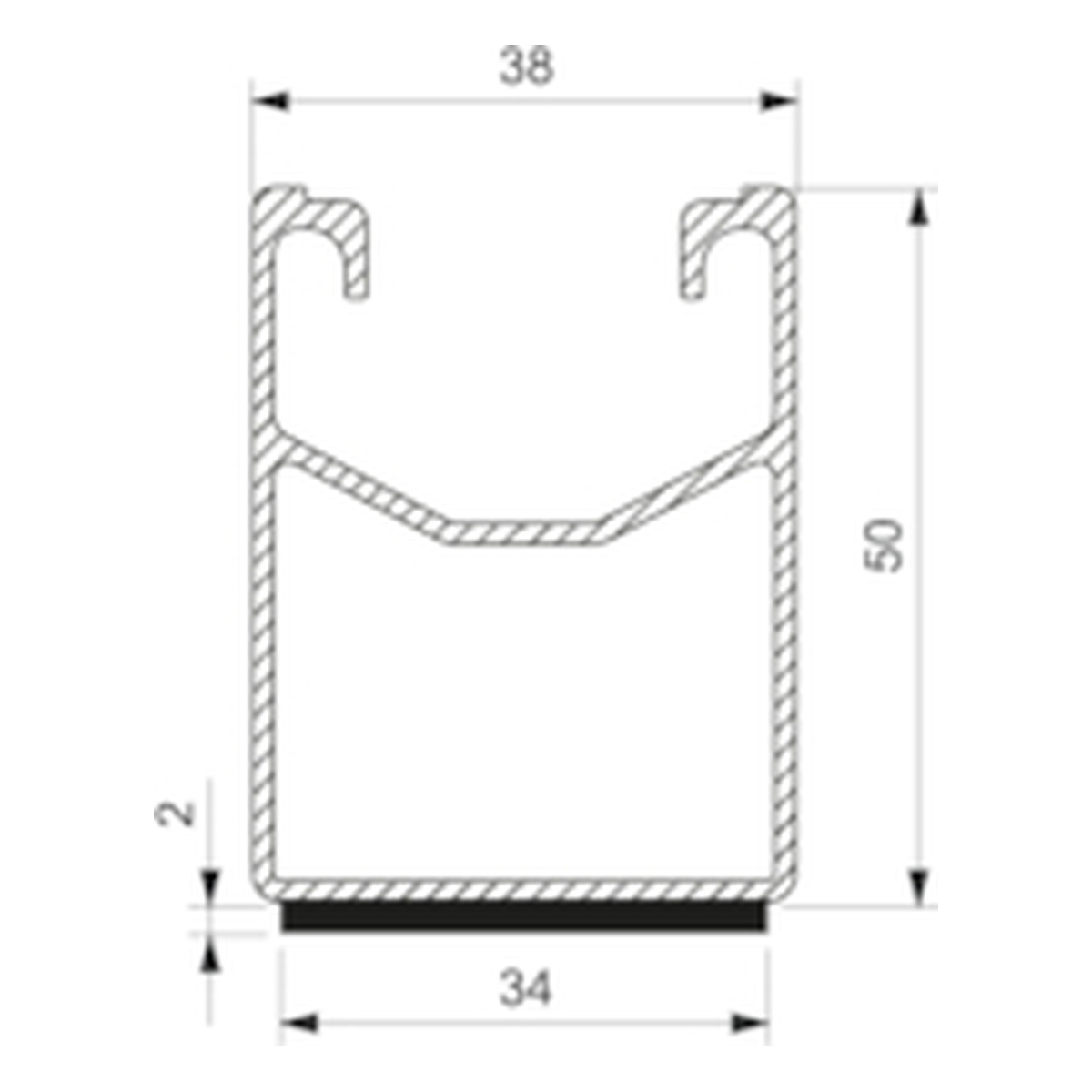

Technische Daten

• Stärke EPDM: 2 EPDM vormontiert: Ja Gewicht in kg/m: 0.826 [kg/m]
• Höhe: 50 [mm]
• Länge: 210 [mm]
• Loch-ø: 5.5 [mm]
• Profilquerschnitt: 3.06 [cm²]
• Trägheitsmoment: 7.01 [cm⁴]
• Trägheitsmoment: 8.46 [cm⁴]
• Widerstandsmoment: 3.38 [cm³]
• Produkttyp: Montageschiene]
