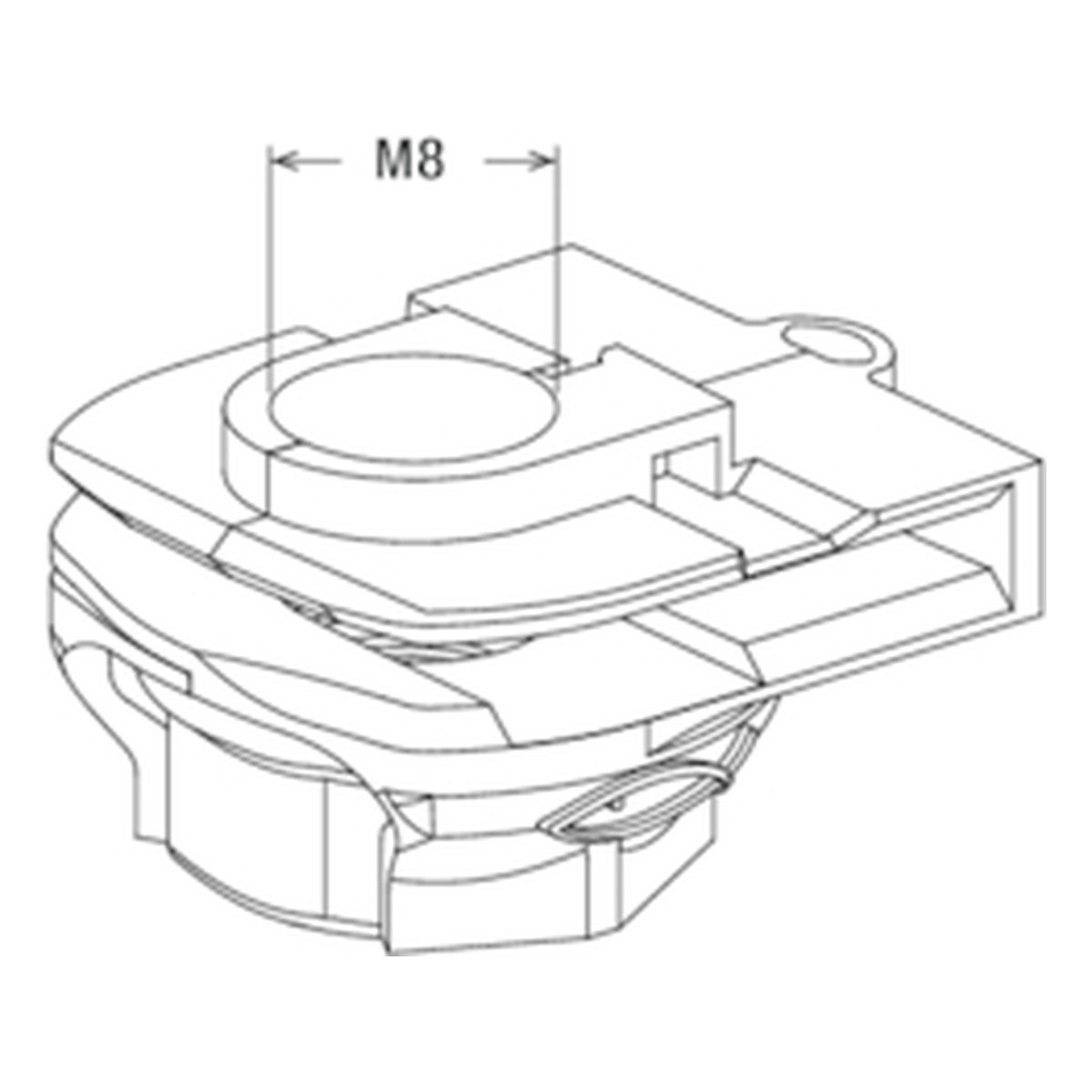

fischer Schiebemutter FSMN M8 Edelstahl R - 100 Stk.

Top features

• Aus Edelstahl A4 und Kunststoffmantel
• Mutter wird einfach über den Rahmen geschoben - besonders schnelle Montage
• Zwängungsfreie Montage

Vorteile

• Abgestimmt auf das fischer PV-Clip System zur Befestigung von PV-Modulen an Fassaden.
• Das Design ermöglicht eine schnelle und unkomplizierte Montage.
• Produkt aus Edelstahl mit hoher Korrosionsschutzklasse III für hohe Witterungsbeständigkeit.

Mit der korrosionsbeständigen Schiebemutter FSMN aus A4 Edelstahl werden der fischer PV-Clip FSMC und das PV-Modul sicher und mechanisch verbunden. Das Produkt erlaubt Materialausdehnungen und ermöglicht somit eine zwängungsfreie Montage.

Anwendung & Zulassung

• System zur Befestigung von PV-Modulen an Fassaden
• Zur Verbindung der PV-Clips FSMC mit dem PV-Modul

Montage
Erstes Modul:

• Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
• Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
• Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der einen Modulseite
• Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
• Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
• Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.

• Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
• Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
• Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
• Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
• Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
• Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

• Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
• Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
• Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
• Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
• Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
• Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

Technische Daten

• Material: Nicht rostender Stahl
• Gewindemaß in mm: 8 [mm]
• Gewinde: M8
• Produkttyp: Schiebemutter
