fischer Sperrzahnschraube SKS M8 x 16 A4, Edelstahl A4 - 100 Stk.

Top features

• Abgestimmt auf das fischer PV-Clip System
• Aus Edelstahl A4
• Sechskantkopf und Sperrverzahnung

Vorteile

• Abgestimmt auf das fischer PV-Clip System zur Befestigung von PV-Modulen an Fassaden
• Sichere Verbindung von PV-Modulen mit dem PV-Clip FSMC

Mit der korrosionsbeständigen Sechskantschraube aus A4 Edelstahl werden der PV-Clip und das PV-Modul sicher und mechanisch miteinander verbunden.

Anwendung & Zulassung

• System zur Befestigung von PV-Modulen an Fassaden
• Zur Verbindung der PV-Clips FSMC mit dem PV-Modul

Montage
Erstes Modul:

• Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
• Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
• Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der einen Modulseite
• Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
• Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
• Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.

• Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
• Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
• Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
• Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
• Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
• Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

• Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
• Vor dem Eindrehen der Sperrzahnschrauben einen Tropfen Schraubensicherung auftragen
• Eindrehen der fischer Sperrzahnschrauben in die Schiebemuttern auf der einen Modulseite
• Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube auf der gegenüberliegenden Modulseite
• Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
• Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.

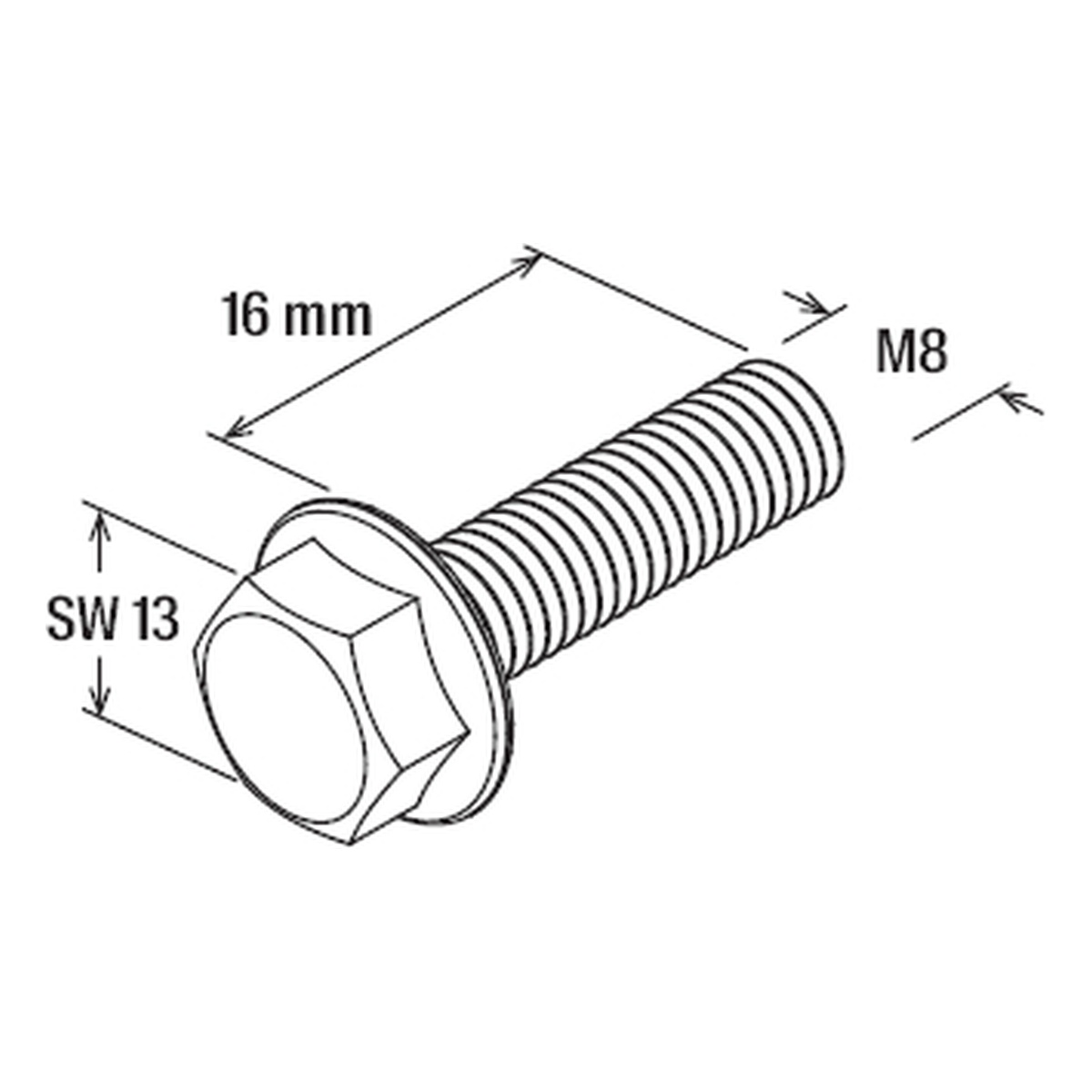

Technische Daten

• Beschichtung: unbehandelt
• Durchmesser: 8 [mm]
• Gewindemaß (mm): 8 [mm]
• Material: Edelstahl A4
• Gewindelänge: 16 [mm]
• Gewinde: M8
• Länge: 16 [mm]
• Schlüsselweite: 13 [mm]
• Schlüsselweite: 13 [mm]
• Kopfform: Sechskantkopf
• Farbe: Edelstahl
• Gewindeverteilung: Vollgewinde
• Oberflächenschutz: unbehandelt
• Antrieb: Sechskant
• Produkttyp: Sechskantschraube
• Material: Edelstahl A4
