fischer Stockschaube Wellblech STSI M10 x 181 mm A2, nicht rostender Stahl A2 - 10 Stk.

Top features

• Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.
• Unteres Gewinde für Stahl
• Metrisches Außengewinde
• Eingearbeitete EPDM-Dichtung
• Aus rostfreiem Stahl A2

Vorteile

• Die STSI-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für den Anschluss an die MW- oder SSP-Konsolen geliefert.
• Schnelle Montage, da die Dacheindeckung bei der Montage nicht entfernt werden muss.
• Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.

STSI ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Phhotovoltaikanlagen auf Steildächern mit Wellblech- oder Falserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Stahlunterkonstruktion montiert.

Anwendung & Zulassung
Geeignet für Wellpappendachsystem:

• SolarFish H33
• SolarFish H44

• Direkt auf Stahlträger und -schienen nach Vorbohren

Montage

• Bestimmen Sie die Länge der STSI-Stockschraube in Abhängigkeit von der Dicke der Tragkonstruktion.
• Bestimmen Sie den Achsabstand der STSI-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.
• Bestimmen Sie die Position der STSI-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.
• Bohren Sie die Eindeckung mit 14 mm und den Stahlträger entsprechend vor.
• Verwenden Sie einen Vorbohrdurchmesser von 6,8 mm bei einer Stahldicke von 1,5-5,0 mm. Verwenden Sie einen Vorbohrdurchmesser von 7,0 mm bei einer Stahldicke von 6,0 mm und einen Vorbohrdurchmesser von 7,2 mm bei einer Stahldicke von 8,0 mm. Bei einer Stahldicke von > 10mm, verwenden Sie einen Vorbohrdurchmesser von 7,4mm.
• Befestigen Sie die STSI-Stockschraube an der Stahlkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.
• Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.
• Die Austrittsstelle der Schraube aus dem Dach sorgfältig mit bituminöser Dichtungsmasse abdichten
• Befestigen Sie die SSP- oder MW-Anschlussplatte, indem Sie ihre Höhe mit den MU-Muttern einstellen.

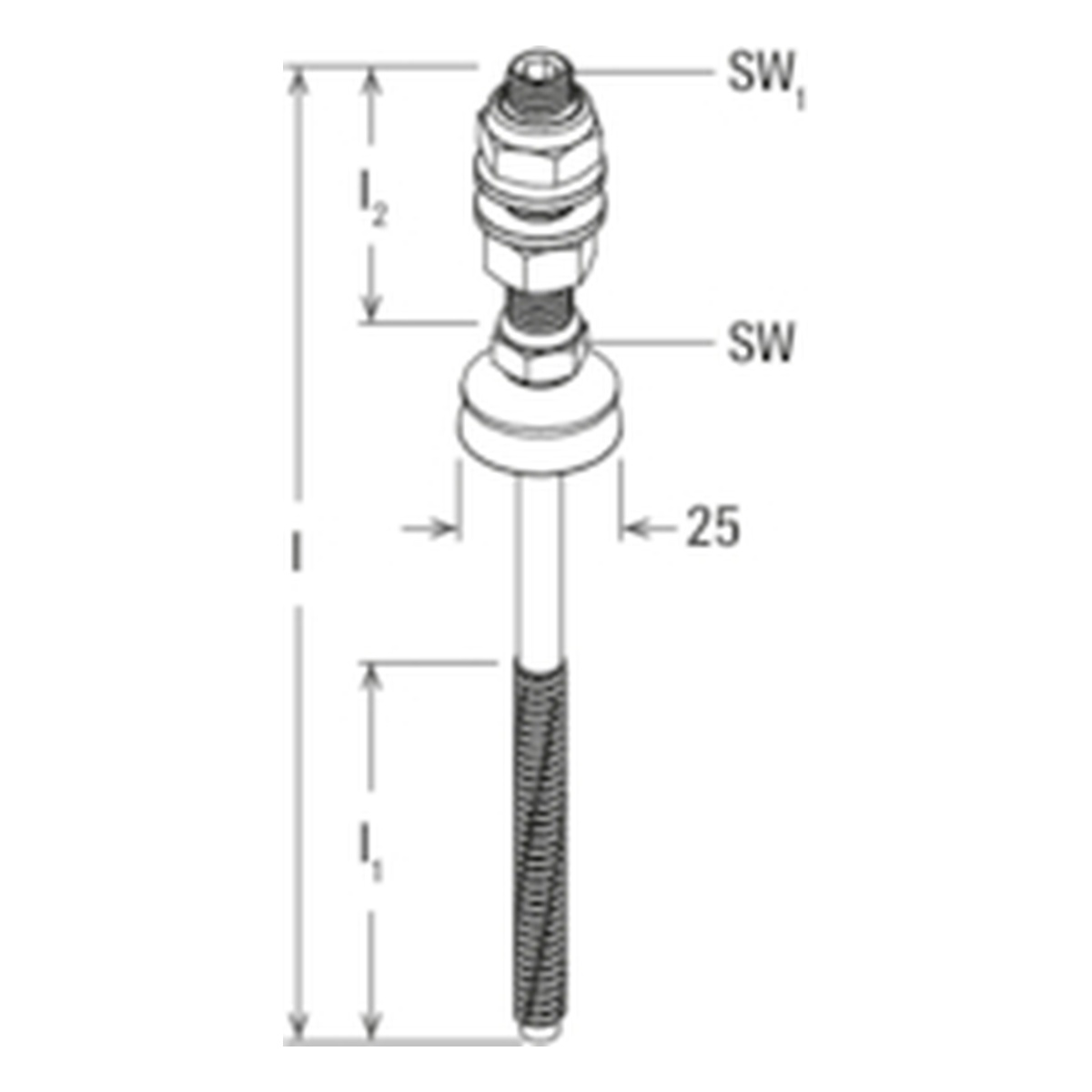

Technische Daten

• Durchmesser: 8 [mm]
• Gewicht: 0.18 [kg]
• Gewinde: M10 Länge: 181 [mm]
• Metrische Gewindelänge: 50 [mm]
• Schaftlänge: 8.5 [mm]
• Schlüsselweite: 5 [mm]
• Schlüsselweite (Innen 6kant): 5 [mm]
• Schlüsselweite: 13 [mm]
• Stahlgewindelänge: 70 [mm]
• Gewindeverteilung: Doppelgewinde]
