fischer Universal-Endklemme PM U 30 - 50 AL schwarz, Aluminium - 10 Stk.

Top features

• Universell einsetzbar für Paneele von 30 bis 50 mm Dicke
• Schnelles Einsetzen in das Profil
• Flach und mit versenkter Schraube zur Vermeidung von Schattenbildung
• Hergestellt aus Aluminium EN AB 46100

Vorteile

• Die vormontierte Universalklemme PM U kann alle Photovoltaikmodule mit einer Dicke von 30 mm bis 50 mm befestigen.
• Die vormontierte Universalklemme PM U kann sowohl als Endklemme als auch als Mittelklemme verwendet werden.
• Dank der intelligenten Mutter lässt sich die vormontierte Universalklemme PM U an jeder beliebigen Stelle der Tragschiene schnell einhaken und arretieren.
• Die versenkte Schraube im Element vermeidet Abschattungen auf benachbarte Modulen.
• Dank der Feder bleibt die vormontierte Universalklemme PM U während der Anzugsphasen angehoben.
• Die vormontierte Universalklemme PM U benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Dichtungen, Muttern).

PM U ist die universelle Klemme für PV-Paneele von 30 bis 50 mm Dicke, die sowohl als Mittelklemme als auch als Endklemme verwendet werden kann. PM U lässt sich durch einfaches Drehen schnell in die Profile einsetzen. Kompatibel mit SolarFish H33, SolarFish H44, SolarFish H83 und SolarMetal Profilen.

Anwendung & Zulassung
Geeignet für:

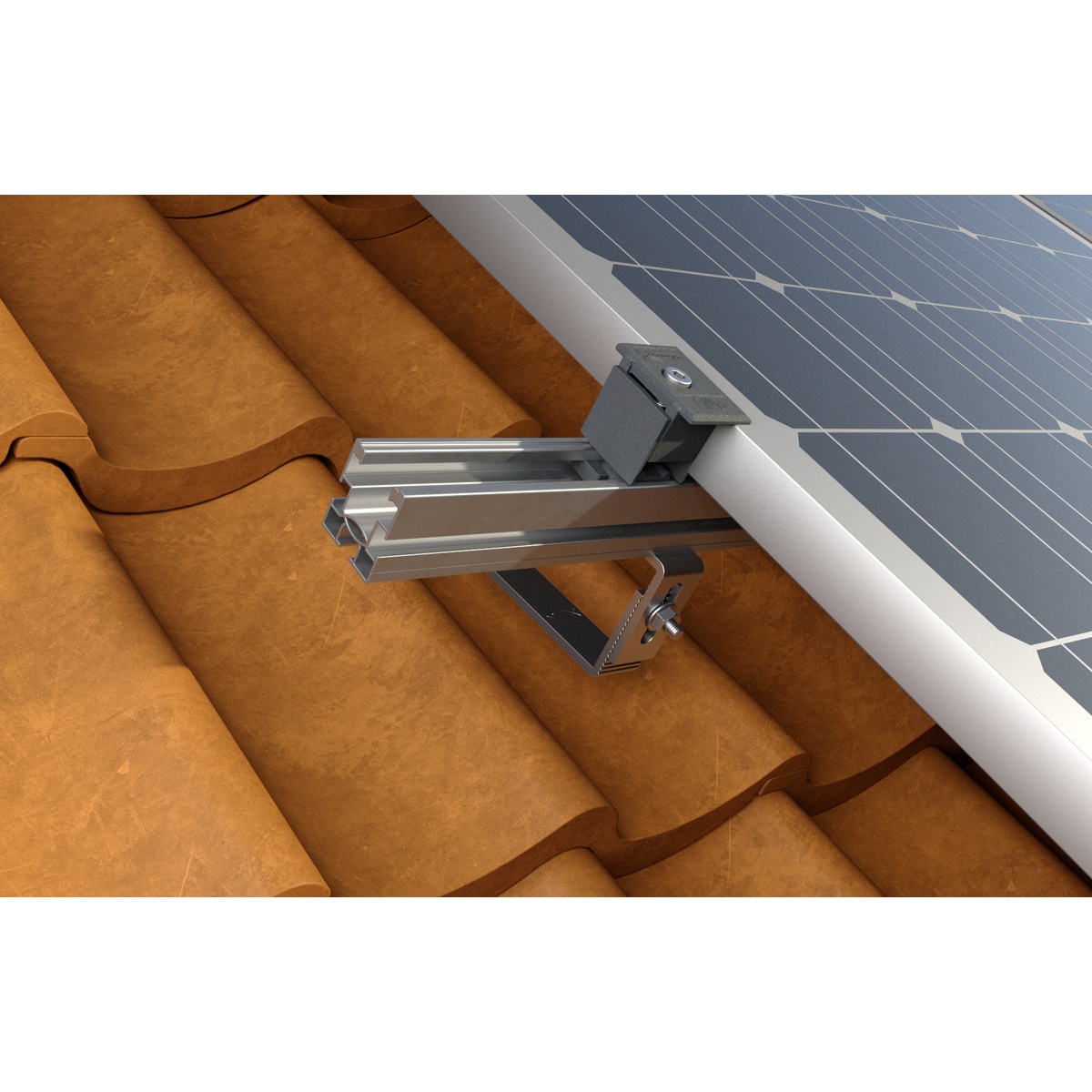

• Steildachsysteme mit Haken
• Flachdachsysteme mit Dreiecksrahmen
• Trapezblechdachsysteme
• Wellblechdachsysteme
• Sonderkonstruktionen

• SolarFish H33
• SolarFish H44
• SolarFish H83
• SolarMetal

Montage

• Setzen Sie den unteren Teil der vormontierten Universalklemme PM U in die obere Nut der Schiene ein.
• Drehen Sie die vormontierte Universalklemme PM U im Uhrzeigersinn, um sie als Endklemme zu verwenden, und gegen den Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
• Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) aufbringen.

Technische Daten

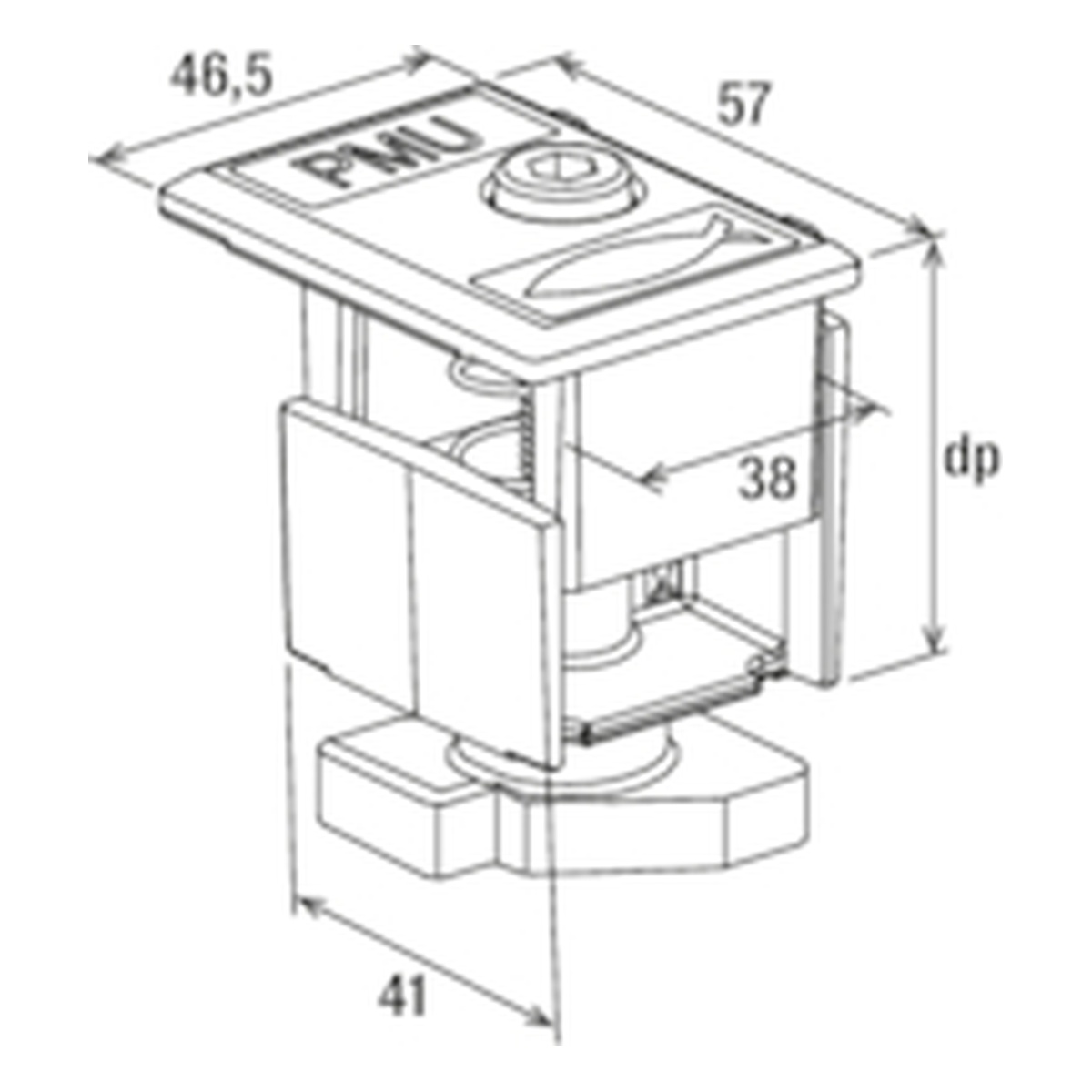

• Abmessungen: 41 x 38 [mm]
• Gewicht: 120 [g]
• Gewicht: 1.2 [kg]
• Gewinde: M8 Größe Klemme: 38 x 41 [mm]
• Installationsdrehmoment: 10 [Nm]
• Moduldicke: 30 - 50 [mm]
• Schlüsselweite (Innen 6kant): 6 [mm]
• Schraubenlänge: 40 [mm]
