fischer Verbindungswinkel LAB für RH-Dachhaken - 20 Stk.
Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage
Produktnummer:
FIS571788
Produktinformationen "fischer Verbindungswinkel LAB für RH-Dachhaken - 20 Stk."
Top features
- Schnelle und einfache Ausrichtung von PV-Modulen im Querformat
- Schraube und Mutter zur Verbindung sind enthalten
- Design an die RH V und RH VB Dachhaken angepasst
Vorteile
- Verbindungsschraube und Mutter sind im Lieferumfang enthalten.
- Das Design des Verbindungswinkels ist perfekt an die Form des Hakens angepasst und hilft, die Schraube in Position zu halten, während die Mutter befestigt wird.

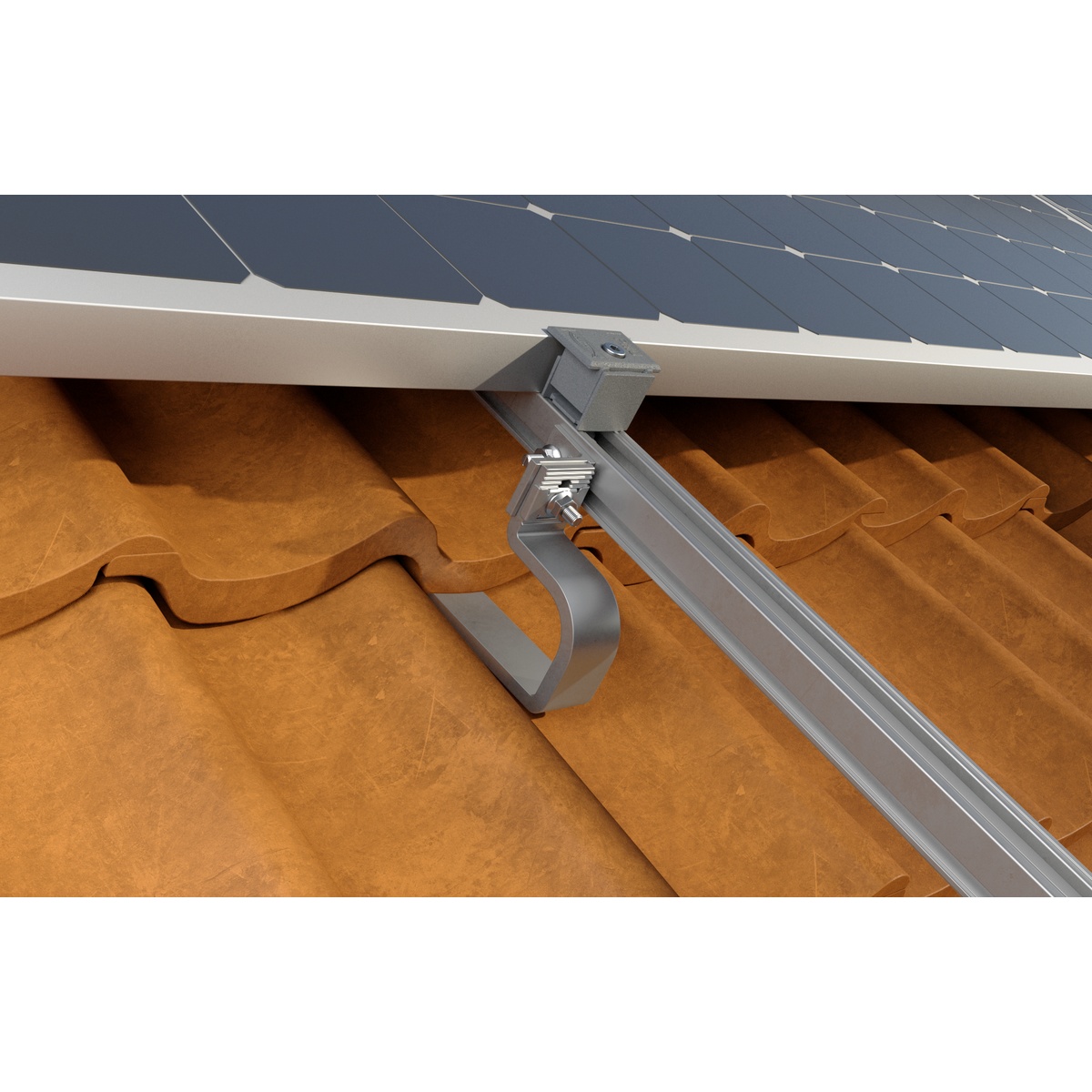

Der Verbindungswinkel LAB ermöglicht eine individuelle Anpassung der Ausrichtung der PV-Module. Durch das Anbringen des LAB Verbindungswinkel an die RH-Dachhaken können PV-Module auch im Querformat montiert werden. Geeignet für alle RH-V und RH-VB Dachhaken (RH 40-52 V AL, RH 52-67 V AL, RH 40-52 VB AL, RH 52-67 VB AL).
Anwendung & Zulassung

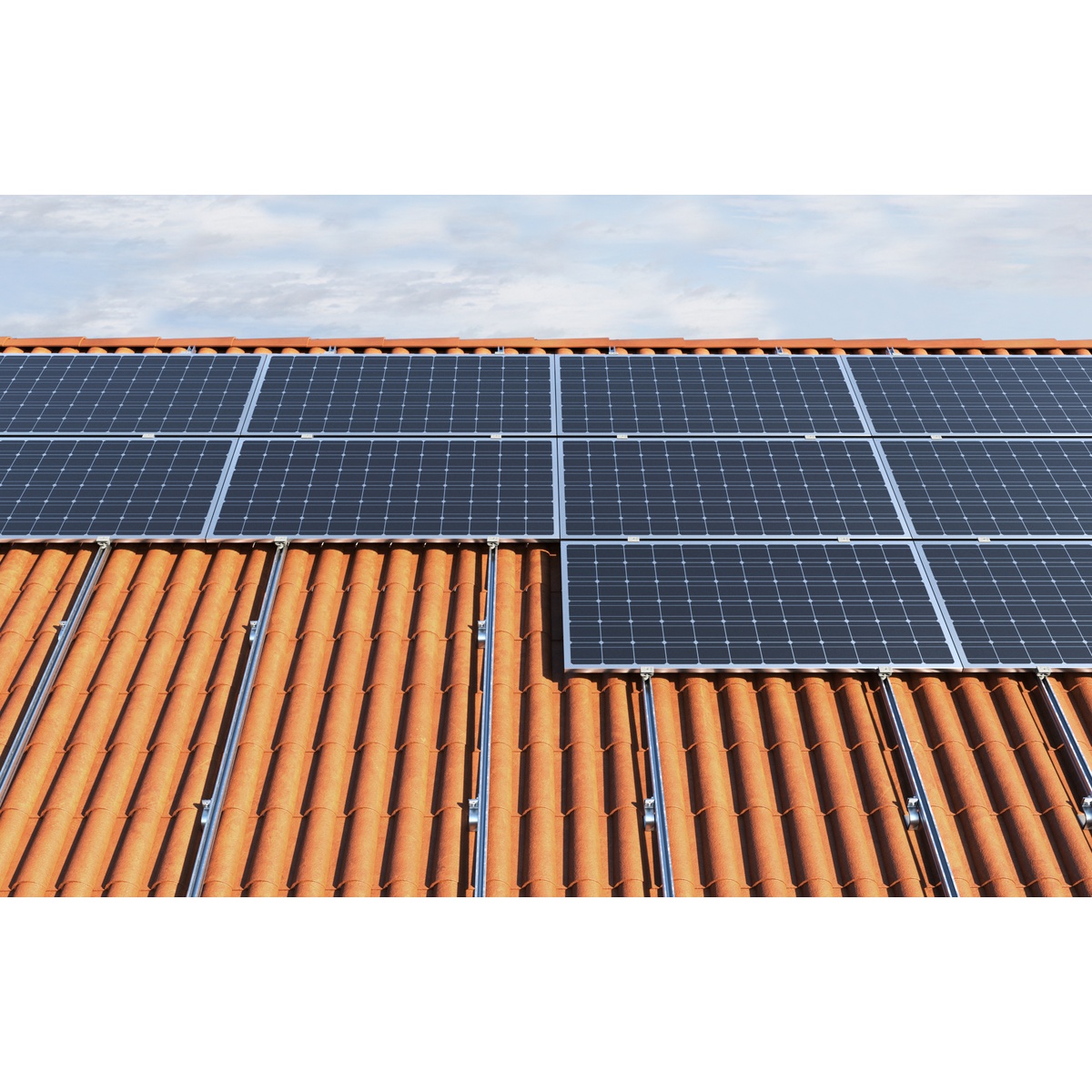

Installation von horizontal orientierten PV-Paneelen auf ziegelgedeckten Schrägdächern in Kombination mit Dachhaken RH VB AL und RH V AL.
Montage
- Entfernen Sie die Hammerkopfschraube RHS 8x20 A2, die Sechskantmutter MU F und die am Haken vormontierte Antirutschplatte vom RH-Dachhaken.
- Positionieren Sie den LAB-Winkel auf dem flachen oberen Teil des Hakens und passen Sie die Höhe entsprechend an.
- Bringen Sie die Verbindungsschraube im Loch zwischen den LAB-Rippen an und montieren Sie die Antirutschplatte und die MU F-Mutter auf der gerändelten Seite des Dachhakens, um den Verbindungswinkel mit dem Dachhaken zu verbinden.
- Verbinden Sie das Solarprofil mit dem LAB-Verbindungswinkel mithilfe der Hammerkopfschraube RHS 8x20 A2.
- Ziehen Sie die MU F-Mutter mit einem Drehmoment von 10 Nm an.
Technische Daten
- Gewicht: 26 [g]
- Gewicht: 0.026 [kg]
- Installationsdrehmoment: 10 [Nm]
- Schlüsselweite: 13 [mm]
!
