fischer Winkelhalter MW SA A2 nicht rostender Stahl A2 - 10 Stk.

fischer Winkelhalter MW SA A2 nicht rostender Stahl A2 - 10 Stk.
fischer Doppelgewindeschraube STSR M12 x 350 mm A2 nicht rostender Stahl A2 - 25 Stk.
fischer Mittelklemme vormontiert PM C 38 - 44 AL schwarz, Aluminium - 10 Stk.
fischer Winkelhalter MW SA A2 nicht rostender Stahl A2 - 10 Stk.
fischer Winkelhalter MW SA A2 nicht rostender Stahl A2 - 10 Stk.
fischer Doppelgewindeschraube STSR M12 x 350 mm A2 nicht rostender Stahl A2 - 25 Stk.
fischer Mittelklemme vormontiert PM C 38 - 44 AL schwarz, Aluminium - 10 Stk.
fischer Winkelhalter MW SA A2 nicht rostender Stahl A2 - 10 Stk.

Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage

Anzahl
Pck.

48,89 €*

Inhalt: 10

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: FIS518952

Produktinformationen "fischer Winkelhalter MW SA A2 nicht rostender Stahl A2 - 10 Stk."

Top features

  • Halterung zur Verbindung von Solarschienen mit STSI- oder STSR-Stockschrauben oder zur Verbindung von zwei sich überlappenden und um 90° gekreuzten Solarschienen
  • Langloch im vertikalen Teil
  • Version mit langem Langloch
  • A2 Edelstahl

Vorteile

  • Schnelle Montage durch das untere Loch und einfache Einstellung durch das seitliche Langloch.
  • Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Fixierung versehen.

MW SA A2 ist die Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen. Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der Solarschiene

Anwendung & Zulassung
Geeignet für:

  • Wellblech- oder Faserzement-Eindeckungen
Zum Anschluss an:
  • SolarFish H33
  • SolarFish H44

Montage

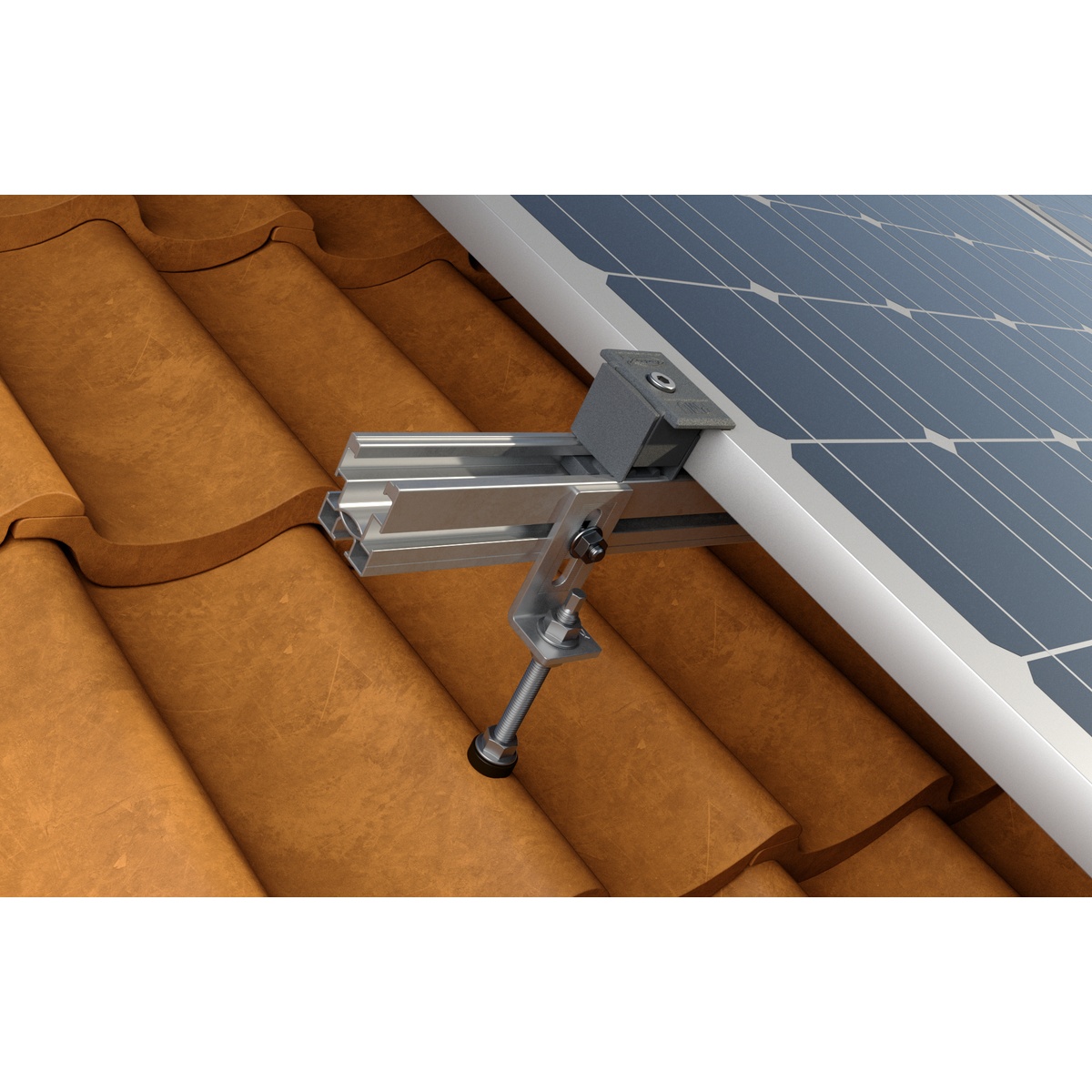

Verbindung mit STRS oder STSI Stockschrauben:

  • Den MW Winkelhalter zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen.
  • Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW Winkelhalter.
  • Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW Winkelhalters zu justieren.
Kreuzung von zwei Solarschienen:
  • Verbinden Sie den MW Winkelhalter mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8.
  • Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkelhalter.

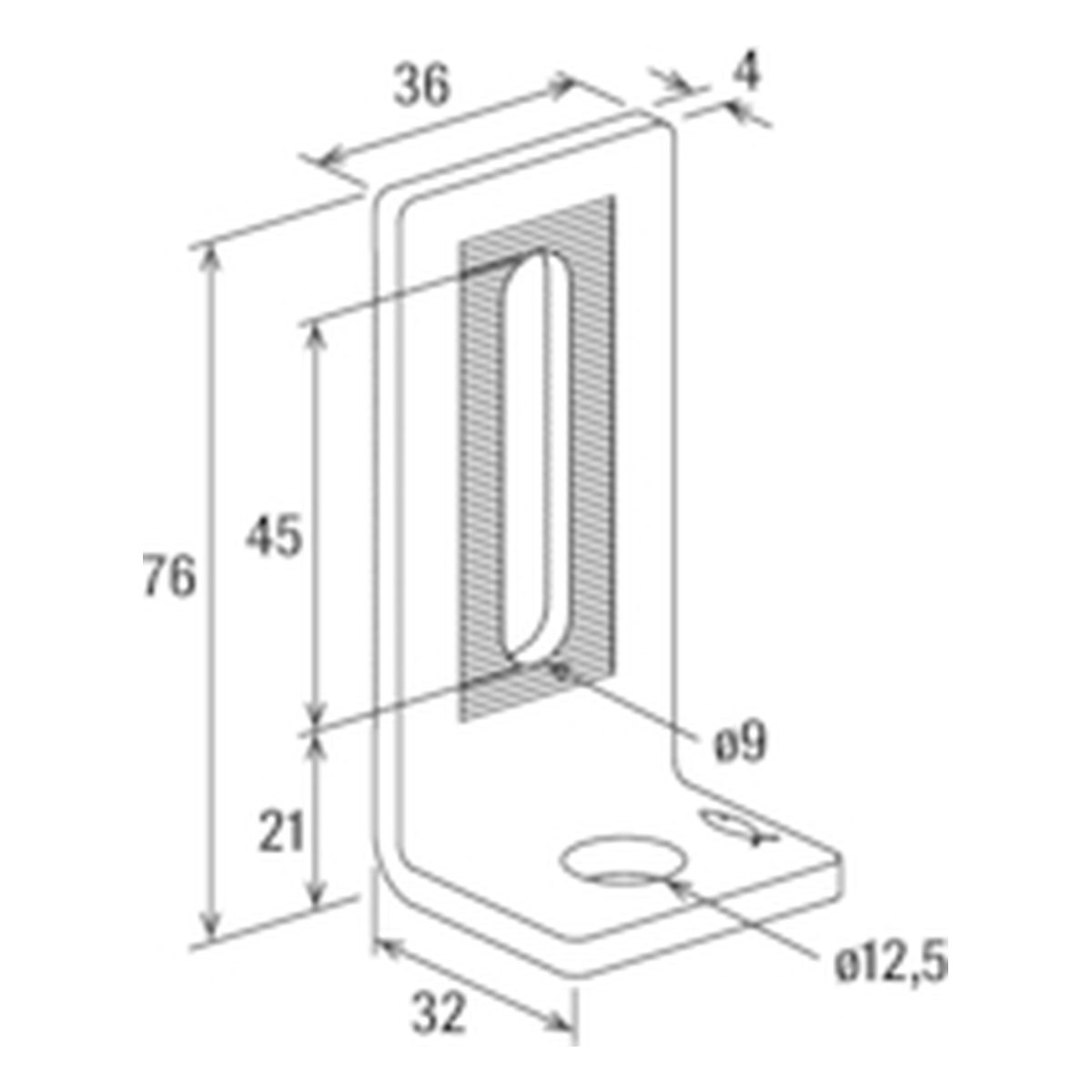

Technische Daten

  • Abmessungen: 9 x 45 [mm]
  • Gewicht: 94 [g]
  • Gewicht: 0.094 [kg]
  • Installationsdrehmoment: 10 [Nm]
  • Loch-ø: 12.5 [mm]
  • Stärke: 4 [mm]
!
Details zur Produktsicherheit / Herstellerangabe
fischer Deutschland Vertriebs GmbH
Klaus-Fischer-Straße 1
72178 Waldachtal (Deutschland)
E-Mail: info@fischer.de
