fischer Winkelhalter MW SU A2 nicht rostender Stahl A2 - 10 Stk.

fischer Winkelhalter MW SU A2 nicht rostender Stahl A2 - 10 Stk.
fischer Doppelgewindeschraube STSR M12 x 350 mm A2 nicht rostender Stahl A2 - 25 Stk.
fischer Mittelklemme vormontiert PM C 38 - 44 AL schwarz, Aluminium - 10 Stk.
fischer Winkelhalter MW SU A2 nicht rostender Stahl A2 - 10 Stk.
fischer Winkelhalter MW SU A2 nicht rostender Stahl A2 - 10 Stk.
fischer Doppelgewindeschraube STSR M12 x 350 mm A2 nicht rostender Stahl A2 - 25 Stk.
fischer Mittelklemme vormontiert PM C 38 - 44 AL schwarz, Aluminium - 10 Stk.
fischer Winkelhalter MW SU A2 nicht rostender Stahl A2 - 10 Stk.

Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage

Anzahl
Pck.

44,67 €*

Inhalt: 10

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: FIS522676

Produktinformationen "fischer Winkelhalter MW SU A2 nicht rostender Stahl A2 - 10 Stk."

Top features

  • Halterung zur Verbindung von Solarschienen mit STSI- oder STSR-Stockschrauben oder zur Verbindung von zwei sich überlappenden und um 90° gekreuzten Solarschienen
  • Langloch am vertikalen Abschnitt
  • Version mit kurzem Langloch
  • A2-Edelstahl.

Vorteile

  • Schnelle Montage durch das untere Loch und schnelle Einstellung durch das seitliche Langloch.
  • Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Befestigung versehen.

MW AUF A2 ist der Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen. Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der Solarschiene.

Anwendung & Zulassung
Geeignet für:

  • Wellplattendachsysteme
Für die Verbindung mit:
  • Geeignet für alle SolarFish Profile

Montage
Verbindung mit STRS oder STSI Stockschrauben:

  • Den MW-Verbindungsbügel zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen.
  • Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW-Bügel.
  • Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW-Verbindungsbügels zu justieren.
Kreuzung von zwei Solarschienen:
  • Verbinden Sie den MW-Winkel mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8.
  • Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkel.

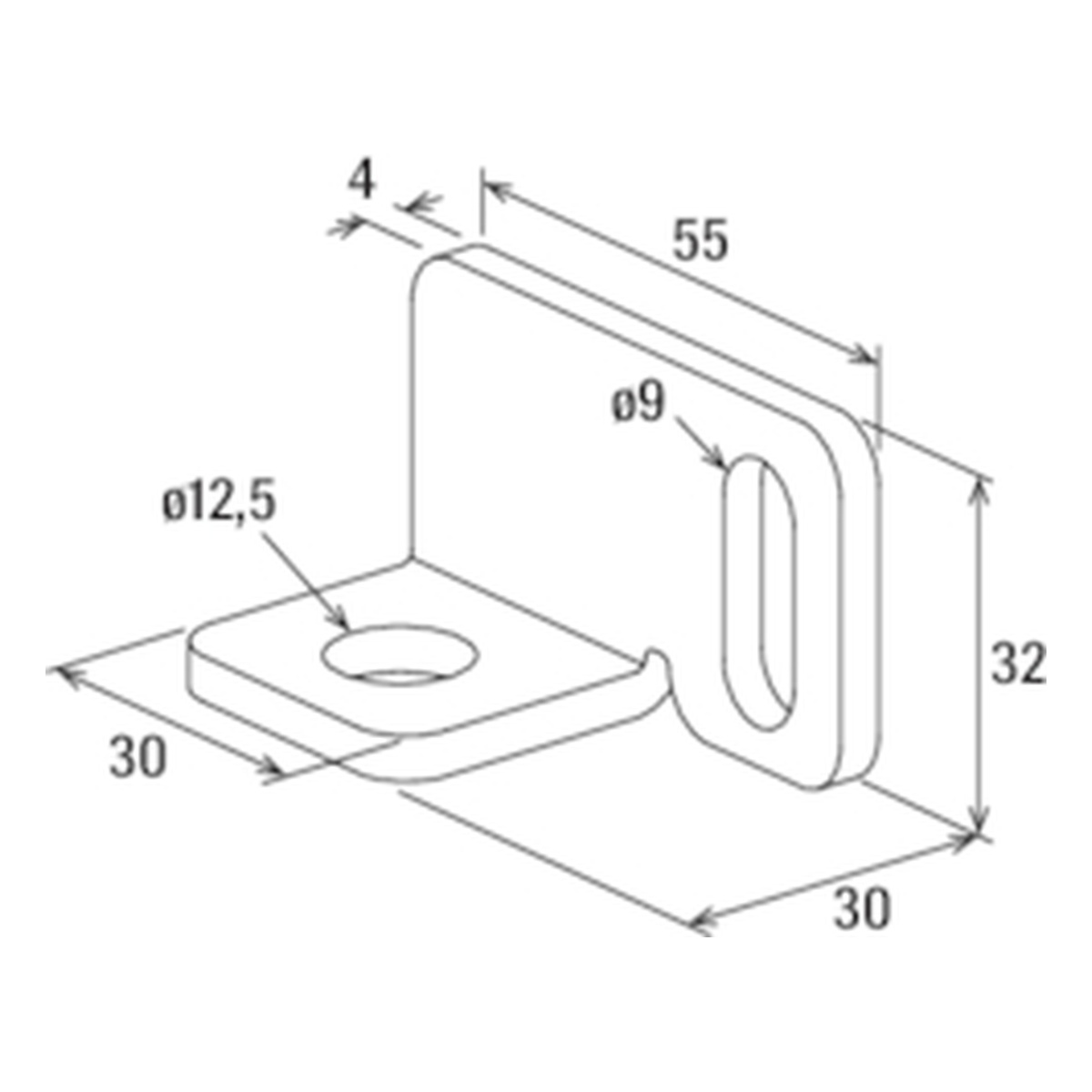

Technische Daten

  • Abmessungen: 11 x 40 [mm]
  • Gewicht: 65 [g]
  • Gewicht: 0.065 [kg]
  • Installationsdrehmoment: 10 [Nm]
  • Loch-ø: 12.5 [mm]
  • Stärke: 4 [mm]
!
Details zur Produktsicherheit / Herstellerangabe
fischer Deutschland Vertriebs GmbH
Klaus-Fischer-Straße 1
72178 Waldachtal (Deutschland)
E-Mail: info@fischer.de
